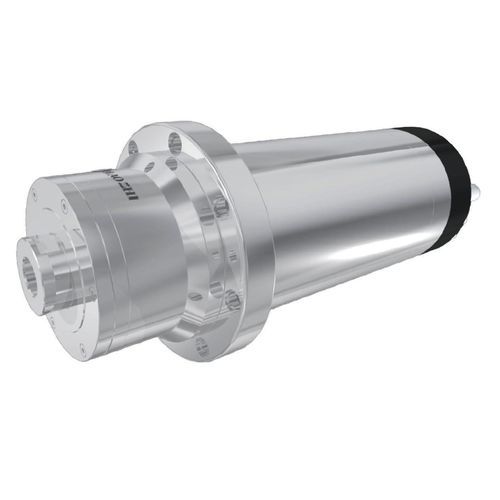

内部磨削主轴 DGZM-12042/15-DFWQS

电动水冷高速

概述
前端法兰改变了主轴载荷传递到机床结构的方式。DGZM-12042/15-DFWQS 将该法兰安装形式与42,000 rpm连续运行和15 kW额定功率相结合，适用于高速、刚性要求高的内圆磨削集成。

主要数据（摘要）
直径：Φ120 mm
最高转速：42,000 rpm
额定功率（S1）：15 kW
额定力矩（S1）：3.5 N·m

技术参数
型号：DGZM-12042/15-DFWQS
直径：Φ120 mm
最高转速：42,000 rpm
最高频率：1,400 Hz
额定转速：42,000 rpm
额定频率：1,400 Hz
额定电压：380 V
额定电流：31 A
额定功率：15.0 kW
额定力矩：3.5 N·m
电机类型：异步（感应）电机
轴承类型：陶瓷球轴承
冷却方式：水冷
冷却流量：4.6 L/min（0.25 MPa时）
电机温度传感器：KTY
振动速度：<0.8 mm/s
重量：24 ± 1 kg
刀具接口：直孔与螺纹 Φ23-M22×1.5

特点

• 法兰安装将主轴载荷传递至机床结构
• 支持最高42,000 rpm的连续高转速
• 15 kW额定功率，满足刚性内圆磨削需求
• 陶瓷球轴承以提高高速运行稳定性
• 按规定流量的水冷系统

适用

• 需要高转速和高刚性的内圆磨削工况
• 需采用法兰安装的磨床集成

技术规格

• 型号：DGZM-12042/15-DFWQS
• 直径：Φ120 mm
• 最高 / 额定转速：42,000 rpm
• 最高 / 额定频率：1,400 Hz
• 额定电压 / 电流：380 V / 31 A
• 额定功率：15.0 kW
• 额定力矩：3.5 N·m
• 电机类型：异步（感应）
• 轴承类型：陶瓷球轴承
• 冷却：水冷，4.6 L/min（0.25 MPa）
• 电机温度传感器：KTY
• 振动速度：<0.8 mm/s
• 重量：24 ± 1 kg
• 刀具接口：直孔与螺纹 Φ23-M22×1.5
