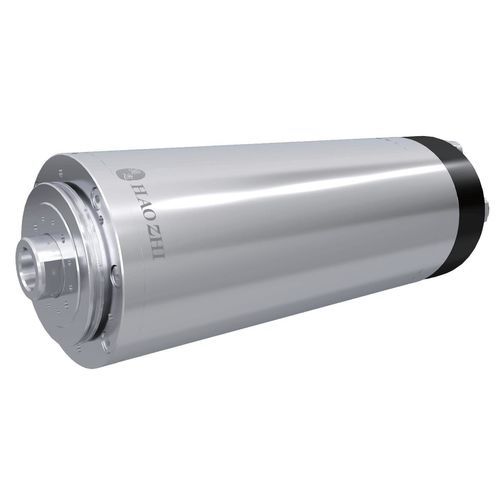

内部磨削主轴 DGZM-08040/4.0 DWS

电动水冷

概述
DGZM-08040/4.0-DWS 是一款紧凑型内面研削主轴，适用于安装直径和运动质量受限的场合，可用于小孔径的精密研削。机身直径 80 mm，重量约 7 kg。额定功率 4.0 kW（S1），S6-20% 时可达 6 kW，最高转速 40,000 rpm。建议采用水冷，采用陶瓷球轴承以保证高速精密加工的稳定性。刀具接口：直孔与丝纹 Φ15-M14-X1.5。

快速规格
直径：Φ80 mm
最高转速：40,000 rpm
额定功率（S1）：4.0 kW — S6-20%：6 kW
额定扭矩（S1）：1.29 N·m — S6-40%：1.91 N·m
重量：约 7 ± 0.5 kg

技术参数
型号：DGZM-08040/4.0 DWS
最高频率：1,334 Hz
额定转速：1,000 rpm
额定频率：100 Hz
额定电压：380 V
额定电流：8.2 A
电机类型：异步电机
轴承类型：陶瓷球轴承
冷却方式：水冷（建议）；流量 2–3 L/min，压力 0.25 MPa
电机温度传感器：KTY
振动速度：0.8 mm/s
刀具接口：直孔与丝纹 Φ15-M14-X1.5

特点 / 技术规格

• 型号：DGZM-08040/4.0 DWS
• 机身直径：Φ80 mm — 适用于空间受限的紧凑设计
• 最高转速：40,000 rpm（适合小孔径精密研削）
• 连续功率（S1）：4.0 kW；间歇功率（S6-20%）：6 kW
• 额定扭矩：约 1.29 N·m（S1）；扭矩（S6-40%）：1.91 N·m
• 电机：异步电机
• 轴承：陶瓷球轴承，保证高转速稳定性
• 冷却：建议水冷 — 2–3 L/min，0.25 MPa
• 电气：额定 380 V，8.2 A
• 传感器：KTY
• 振动：0.8 mm/s
• 重量：约 7 ± 0.5 kg
• 刀具接口：直孔与丝纹 Φ15-M14-X1.5
