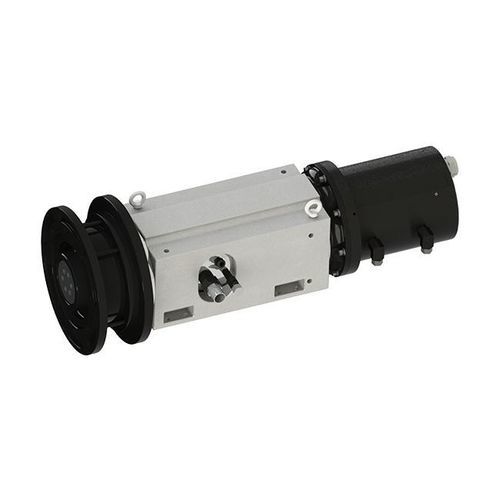

内部磨削主轴 DYFDM-120(100)15/22-XWS

电动ISO用油润滑

简要说明
门式磨削机对扭矩和结构支撑的要求高于紧凑型内圆磨床。DYFDM-120(100)15/22-XWS 提供 22 kW 输出、额定扭矩 140 N·m，轴向和径向静刚度 ≥400 N/µm，回转精度 ≤0.0003 mm。

基本规格
直径：Φ120 mm
最高转速：3000 rpm

技术参数
型号：DYFDM-120(100)15/22-XWS
中心高度（mm）：120
润滑油类型：ISO VG3
供油压力（MPa）：2.5-5
轴向静刚度（N/μm）：≥400
径向静刚度（N/μm）：≥400
前端径向跳动（mm）：≤0.0001
轴端轴向位移（mm）：≤0.001
回转精度（mm）：≤0.0003
驱动方式：后置电机驱动
回转运动：双向回转
最高转速（rpm）：3000
最大频率（Hz）：300
电机系统：同步电机
额定电压（V）：380
输出功率 S1 100%（kW）：22
输出扭矩 S1 100%（N·m）：140
额定电流 S1 100%（A）：52
冷却系统：油冷（建议）
适用范围：门式磨削机用
重量（kg）：426±1

尺寸
产品页面提供尺寸图以供安装与集成参考。

特性 / 技术规格

• 型号：DYFDM-120(100)15/22-XWS
• 中心高度：120 mm
• 直径：Φ120 mm
• 最高转速：3000 rpm
• 输出功率 S1 100%：22 kW
• 输出扭矩 S1 100%：140 N·m
• 额定电流 S1 100%：52 A
• 额定电压：380 V
• 电机系统：同步电机
• 驱动方式：后置电机驱动
• 回转运动：双向回转
• 最大频率：300 Hz
• 轴向静刚度：≥400 N/μm
• 径向静刚度：≥400 N/μm
• 前端径向跳动：≤0.0001 mm
• 轴端轴向位移：≤0.001 mm
• 回转精度：≤0.0003 mm
• 润滑油类型：ISO VG3
• 供油压力：2.5-5 MPa
• 冷却系统：油冷（建议）
• 适用范围：门式磨削机
• 重量：426±1 kg
