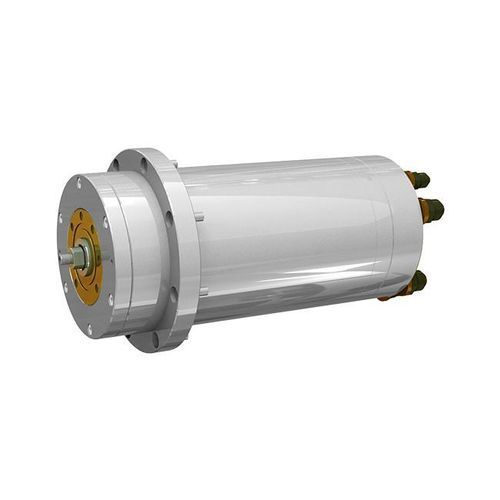

内部磨削主轴 DYFDM-150(035)240/7.5-XWS

电动静液压ISO

产品概述
DYFDM-150配置专为高速孔径研磨设计，可在安装直径Φ150 mm下执行精密内径研削。静油压支承在精密加工过程中将转动精度控制在0.0001 mm以内。

主要参数 / 性能
安装直径: Φ150 mm
最高转速: 24000 rpm

技术数据

• 型号: DYFDM-150(035)240/7.5-XWS
• 中心高度（mm）: φ150
• 润滑油类型: ISO VG2
• 油供应压力（MPa）: 2.5–3.0
• 轴向静刚度（N/μm）: ≥50
• 径向静刚度（N/μm）: ≥40
• 前端径向跳动（mm）: ≤0.0003
• 端部轴向位移（mm）: ≤0.0003
• 回转精度（mm）: ≤0.0001
• 驱动类型: 内置电机驱动
• 旋转方向: 逆时针
• 最高转速（rpm）: 24000
• 最高频率（Hz）: 800
• 电机系统: 异步电机
• 额定电压（V）: 380
• 输出功率 S1 100% (kW): 7.5
• 输出转矩 S1 100% (N·m): 3
• 额定电流 S1 100% (A): 15
• 冷却系统: 油冷（推荐）
• 适用领域: 高速内径研削机
• 重量（kg）: 43±2

特性 / 规格

• 静油压支承，保证极低的回转误差（≤0.0001 mm）。
• 适用于最高24,000 rpm的高速内径研削。
• 内置电机驱动，简化安装并减少机械传动部件。
• 推荐润滑油: ISO VG2；油压供应: 2.5–3.0 MPa。
• 高静刚度: 轴向 ≥50 N/μm；径向 ≥40 N/μm。
