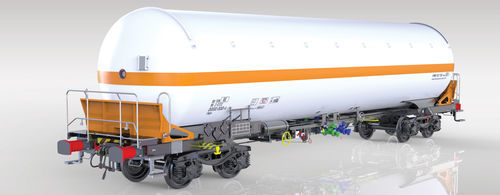

带轮运输带 Zags

平台

特点

• 按罐体代码P29BH设计，用于运输无水氨（UN1005）和液化碳氢化合物（LPG）。
• 依据RID和TSI法规及相关EN / UIC标准设计制造；受力结构符合EN 12663-2和UIC 530-1；具备TEN GE交通运行标识。
• 为氨运输优化的容积与自重比；罐头厚度符合RID TE 25 b)要求。
• 通过带盖DN 500人孔（EN 12561-6）可进行罐体检修。

性能

• 底部卸装阀可用于装/卸，两侧从轨道水平通过液压控制操作。
• 液相和气相设有T管及侧向斜阀DN 80；气相标准配备DN 80/DN 50减径器。
• 可预装防晒罩，并可变更罐体代码为P27BH。
• 最低充装温度：-40 °C。
• 装/卸设备及配件可按客户要求定制；可选用不同类型车轮组、轴承箱、制动块、缓冲器、拉设备等。
• 可选安全装置：防攀爬系统、脱轨检测装置EDT101；按RID TE 25 d)的防护罩、附加平台和液位计为可选项。
• 人孔位于罐头轴线位置，符合知识产权编号Ru.068711。

参数
轴重：22.5 t / 轴
轨距：1,435 mm
轮廓：G1-TSI
制动制度：“S”
制动类型：KE-GP (K)
最高速度（载重90.0 t）：100 km/h
最高速度（空载）：120 km/h
气候条件：T1
最小曲线半径R_min：35.0 m
缓冲器间长度：16,960 mm
有效容积：~106.0 m³
罐中央坡度：水平
计算压力：29 bar
自重：~34.9 t
载重：~55.1 t
转向架型号：Y25Lsd-KP1
*自重随转向架类型、轮组和附加设备而异。

技术规格

• 型号系列：Zags 系列
• 适用货物：无水氨（UN1005）和液化碳氢化合物（LPG）— 罐体代码P29BH
• 有效容积：~106.0 m³；计算压力：29 bar；最低充装温度：-40 °C
• 轴重：22.5 t / 轴；载重：~55.1 t；自重：~34.9 t（视配置而定）
• 最高速度：100 km/h（载重90 t）/ 120 km/h（空载）；轨距：1,435 mm；轮廓：G1-TSI
• 制动制度：“S”；制动类型：KE-GP (K)；转向架型号：Y25Lsd-KP1（可选其他配置）
• 罐体配件：DN 500 人孔（EN 12561-6）、T管及DN 80阀门、气相DN 80/DN 50减径、轨道水平可操作的液压底部卸装阀
• 标准与合规性：RID和TSI法规；EN / UIC 标准；承载结构符合EN 12663-2和UIC 530-1；TEN GE 标识

备注
备注：此处提供的描述仅供一般信息参考。
