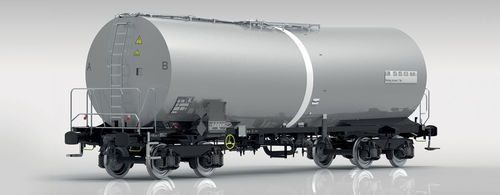

带轮运输带 Zaens

特点

• 该罐车设计用于按照罐式代码 L4BH 运输液体化学品。
• 加热系统由设置在罐体下方的两个独立低矮型通道回路组成。
• 罐体采用80 mm 热绝缘层，并覆以不锈钢板。
• 车体设计符合 RID、TSI、EN、UIC 标准，并具有用于运营的 TEN GE 标识。

功能

• 根据运输物料特性，通过带有由4个螺钉固定的翻盖的顶盖（舱口）进行装载/填充。
• 通过下侧排放，排放管为 DN 100。
• 底阀通过机械双侧操控装置操作。
• 车上配备温度计以便温度监测。

参数
轴荷 — 22.5 t / 轴
轨距 — 1,435 mm
轮廓等级 — G1-TSI
制动等级 — “S”
制动类型 — KE-GP (K)
90.0 t 时最高速度 — 100 km/h
空载最高速度 — 120 km/h
气候条件 — T1
最小曲线半径 Rmin — 35.0 m
缓冲器总长 — 14,150 mm
有效容积 — 约 73.5 m3
罐体中心倾角 — 1.5°
计算压力 — 4 bar
最大工作压力 — 3 bar
自重（空车） — 约 22.4 t (BA314)
有效载荷 — 约 67.6 t
转向架类型 — Y25Lsd-KP1 或 Y25Lsd-K
加热温度 — 最高 160° C
设备材料 — 碳钢

技术规格

• 型号系列：Zaens（有效容积约 73.5 m³）
• 预期货物：液体化学品（罐式代码 L4BH）
• 罐体绝热：80 mm 热绝缘，覆以不锈钢板
• 加热：罐体下方的两个独立低矮型通道回路；加热温度最高 160° C
• 装载：带有4个螺钉固定翻盖的舱口
• 排放：侧下排放管 DN 100；带机械双侧操控装置的底阀
• 温度计：已装配
• 设计/标准：符合 RID、TSI、EN、UIC；用于运营的 TEN GE 标识
• 轴荷：22.5 t/轴
• 轨距：1,435 mm
• 轮廓等级：G1-TSI
• 制动等级/类型：“S” / KE-GP (K)
• 速度：90.0 t 时最高 100 km/h，空载 120 km/h
• 气候条件：T1
• 最小曲线半径 Rmin：35.0 m
• 缓冲器总长：14,150 mm
• 中心倾角：1.5°
• 计算压力 / 最大工作压力：4 bar / 3 bar
• 自重：约 22.4 t (BA314)
• 有效载荷：约 67.6 t
• 转向架类型：Y25Lsd-KP1 或 Y25Lsd-K
• 设备材料：碳钢
