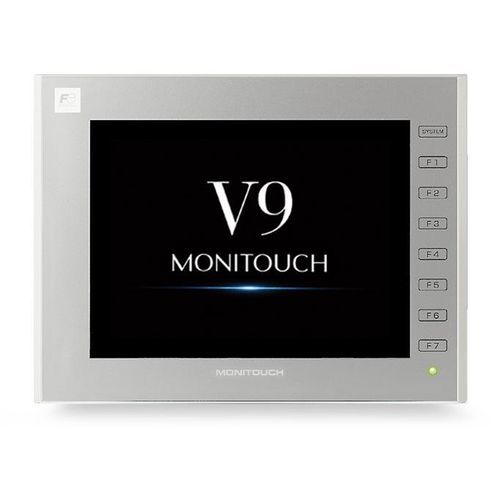

电阻式触摸屏HMI V9 Ex

面板式640 x 480800 x 600

概述
MONITOUCH V9 Ex 系列人机界面适用于 Zone 2 潜在爆炸性环境。机型通过 IECEx 与 ATEX 认证（标记 Ex nA IIC T5 Gc），可在偶发可燃气体（如氢气、乙炔）存在时安全运行。该系列采用加固工业外壳、适配的网络连接以及多种屏幕尺寸，可满足严苛的工艺现场需求。

适用领域

• 具有潜在爆炸性气氛的工业场所（Zone 2）：石化、化工、制药、气体处理等。

优势

• IECEx 与 ATEX 认证，适用于 Zone 2
• 非点燃（non‑incendive）设计，降低气体环境点燃风险
• 屏幕尺寸：12.1"、10.4"、8.4" 可选
• 结构坚固：耐温差、耐水、抗冲击
• 在苛刻工业环境下可靠运行

相关型号
V9120iSD-U800
V9120iSLD-U800
V9100iSD-U800
V9100iSLD-U800
V9080iSD-U800
V9080iSLD-U800
V9100iCD-U800
V9080iCD-U800

技术参数
显示类型：TFT 彩色 LCD
分辨率：根据型号为 VGA（640×480）或 SVGA（800×600）
屏幕尺寸：根据型号为 8.4"、10.4" 或 12.1"
颜色数：1670 万色
触控类型：电阻式（resistive）
额定电压：24 V DC
LAN 端口数量：1
认证：IECEx、Ex nA IIC T5 Gc、ATEX
最大表面温度：100 °C（T5）
防护：具 IP 等级的外壳，抗冲击结构
V9 ATEX 机型特性：需垂直 90° 安装；12.1" 机型需 8 个安装支架；ATEX 区域内禁用音频端口（Zone 2 之外可用）；机壳带 ATEX 标识

安全认证与合规

• 欧盟 ATEX 指令（2014/34/EU）适配
• IECEx 认证（IEC 60079）：国际标准，有助于多国认可
• 标记 Ex nA IIC T5 Gc：非点燃设计，适用于 IIC 类气体（含 H2、C2H2），温度等级 T5（表面温度最高 100 °C），适用于 Zone 2（Gc）

V9 ATEX 机型的特定适配

• 为保证散热并满足 T5 要求，需垂直 90° 安装
• 12.1" 机型（V9120...）需 8 个安装支架以增强固定
• 在 ATEX 区域使用时音频端口被禁用（Zone 2 之外可使用）
• 机壳上带有可见 ATEX 标识以证明合规性

特性 / 技术规范

• 系列：MONITOUCH V9 Ex
• 支持型号：V9120iSD-U800、V9120iSLD-U800、V9100iSD-U800、V9100iSLD-U800、V9080iSD-U800、V9080iSLD-U800、V9100iCD-U800、V9080iCD-U800
• 显示：TFT 彩色 LCD
• 分辨率：VGA 或 SVGA（视型号而定）
• 屏幕尺寸：8.4" / 10.4" / 12.1"
• 色深：1670 万色
• 触控：电阻式
• 电源：24 V DC
• 网络：1 × LAN
• 认证：IECEx、ATEX（Ex nA IIC T5 Gc）
• 最大表面温度：100 °C（T5）
• 防护：IP 等级、抗冲击结构
• 安装要求：ATEX 版本需 90° 垂直安装；12.1" 机型需 8 个支架
