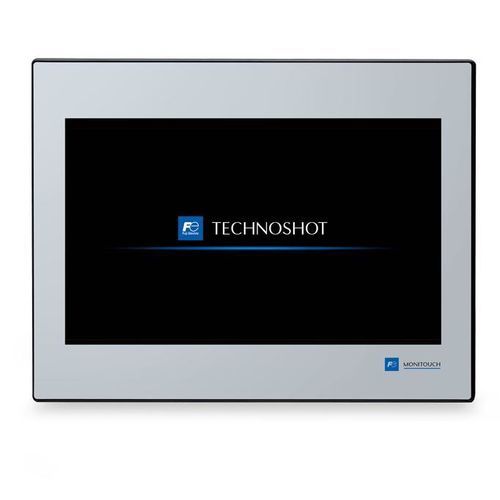

触摸屏HMI TS1100Si

电阻式触摸屏面板式集成式

产品概述
Monitouch TS1100Si（Technoshot 系列）为工业用 HMI，配备 10.2 英寸 TFT 宽屏（800 × 480 px）和模拟电阻式触摸膜。适用于生产与自动化系统集成，提供多协议连接、远程访问及用户权限管理以满足可追溯性要求。

适用领域
生产设备（注塑、装配、包装、灌装线、冲床、回流炉、半导体薄膜成型）、基础设施与公用事业（污水处理、电厂监控）、交通系统（航空、轨道）、工厂自动化及电子控制柜等。

产品优势

• 10.2 英寸 TFT（800 × 480 px），便于构建清晰的操作界面
• 多种连接方式：以太网（LAN）、串口 COM、USB，支持与 PLC 与外设对接
• 远程访问与维护：支持 VNC、FTP、网络摄像机及 MES 集成
• 16 级访问控制与操作日志，支持安全与可追溯性管理
• 内置存储 26 MB 与 SRAM 128 KB，可保存日志、历史数据与趋势曲线
• 前面板采用密封垫时可达 IP65 防护等级，适合工业现场安装

主要技术规格（摘要）

• 型号：TS1100Si
• 显示：10.2" TFT 彩色 LCD，800 × 480 px，65,536 色
• 触摸：模拟电阻式触摸膜
• 内存：FROM 26 MB；SRAM 128 KB
• 串口：COM1 RS-422/485；COM2/COM3 RS-232C/RS-422/485
• 网络：1 × LAN（RJ-45）
• USB：1 × USB-A，1 × USB mini-B
• 电源：24 V DC ±10%，最大功耗 ≤ 11 W
• 工作环境：0 至 50°C；存储：-10 至 60°C；相对湿度 ≤ 85% RH（无冷凝）
• 防护：前面板 IP65（带垫片）/ IP40（不带）；后盖 IP20
• 尺寸：266.8 × 206.8 × 38.0 mm；面板开孔：257.0 × 199.0 (+0.5/-0) mm
• 认证：CE / KC / UL / cUL
• 语言：最多支持 16 种可选语言

安装与环境说明
适用于控制柜面板安装与操作员终端。避免暴露于腐蚀性气体或过多导电性粉尘；如需前端防护请使用密封垫以确保 IP65。最大使用海拔 2,000 m。污染等级 2。

接口与集成说明

• COM1（D-Sub 9 母）：RS-422/485 异步；COM2/COM3（D-Sub 9 公）：RS-232C / RS-422/485
• 串口参数：数据长度 7/8 位，奇偶校验 偶/奇/无，停止位 1/2，速率最高至 115200/18750 bps
• 网络功能支持 VNC、FTP、网络摄像机；适用于 MES 集成与远程维护
