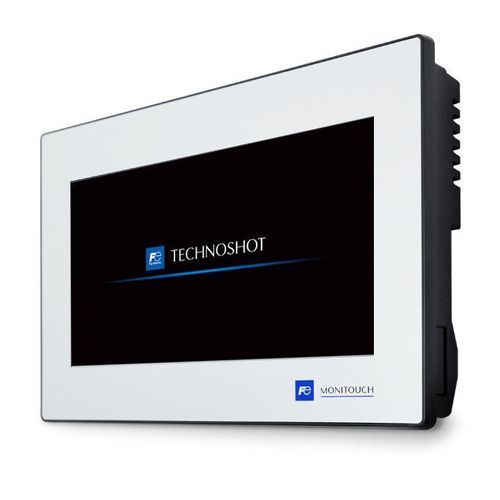

触摸屏HMI Monitouch TS1070S

电阻式触摸屏面板式800 x 480

概述 Monitouch TS1070S（Technoshot系列）是一款面向工业监控的紧凑型人机界面（HMI），配备7英寸WVGA（800 × 480）触摸屏，设计强调易于集成、耐用性和性能表现。该机型具有优秀的可视性和直观的操作界面，支持通过3个内置串口和2个USB端口同时连接多个PLC或外设，并集成操作记录、基于等级的安全管理（最多16级）及16种语言显示等高级功能。前面板可选装带密封垫以达到IP65防护等级，适合在苛刻的工业环境中用于设备监测与控制。

适用领域

• 生产设备（注塑、装配、包装、灌装线、冲压机、回流炉、半导体薄膜成型）
• 基础设施与公用事业（污水处理厂、电厂控制）
• 运输系统（航空与铁路）
• 制造业自动化系统
• 电子控制系统（餐饮等）

优点

• 高可视性的7英寸WVGA TFT彩色显示屏（65,536色）
• 丰富的连接性：3个内置串口和2个USB端口
• 增强的安全性：最多16级访问控制并可记录事务日志
• 多语言支持：可即时显示16种语言
• 高级监控：趋势记录与曲线显示
• 结构紧凑且耐用：前面板可达IP65（配密封垫），便于面板安装

与TS1070Si的差异 主要差别在于以太网连接：TS1070Si配备以太网口，支持远程监控、FTP服务器、VNC、IP摄像头等网络功能；而TS1070S侧重通过串口与USB进行本地使用，当不需要远程通信时为更经济的选择。

价格参考 建议零售价（依据配置）：€663。可根据需求申请折扣。

技术规格

• 屏幕尺寸：7.0 英寸
• 显示类型：TFT 彩色 LCD
• 分辨率：800 x 480 像素
• 色彩：65,536 色
• 背光：LED
• 触控接口：模拟电阻膜
• 兼容 / 认证：CE / KC / UL / cUL
• 存储 - FLASH (FROM)：26 MB
• 存储 - SRAM：128 KB
• 外部接口 - COM1 (D‑Sub 9 针 母)：RS‑422/485，异步，数据长度7/8位，奇/偶/无校验，停止位1/2，速率最高187500 bps*
• 外部接口 - COM2/COM3 (D‑Sub 9 针 公)：RS‑232C / RS‑422/485（2线），异步，数据长度7/8位，奇/偶/无校验，停止位1/2，速率最高115200 bps
• 外部接口 - USB‑A：1 个
• 外部接口 - USB mini‑B：1 个
• 电源 - 允许电压：24 V DC ± 10%
• 最大功耗：11 W 或更低
• 环境 - 工作温度：0 至 50 °C
• 环境 - 相对湿度：85% RH 最大（不凝结）
• 环境 - 污染等级：2
• 环境 - 海拔：≤ 2,000 m
• 环境 - 大气：请勿暴露于腐蚀性气体或过多导电粉尘
• 存储温度：-10 至 60 °C
• 存储湿度：≤ 85% RH（不凝结）
• 安装条件 - 防护：前面板 IP65 等级（使用密封垫）/ IP40（无密封垫）；后盖 IP20
• 外形尺寸（W × H × D）：198.8 × 141.8 × 38.0 mm
• 面板开孔（W × H）：189.0 × 134.0 (+0.5 / -0) mm
