触摸屏HMI TS1100

触摸屏电阻式触摸屏面板式

产品概述

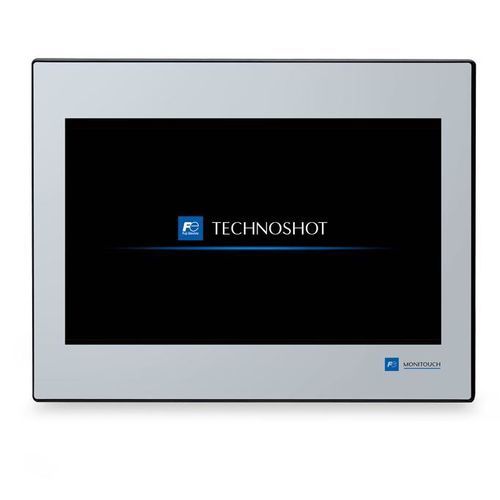

Monitouch TS1100 是一款 10.2" 工业人机界面（HMI），配备 10.2 英寸 TFT 彩色显示（800 × 480）、LED 背光和模拟电阻触摸面板。提供 USB-A、USB mini‑B 和以太网（RJ-45）接口，并具备 UL、CE、KC、cUL 认证。前面板防护：使用密封垫时为 IP65（不使用密封垫时为 IP40）。

优点

• 功能集旨在简化操作人员交互
• 通过以太网实现网络集成与远程监控
• 屏幕布局清晰，操作直观，有助于缩短调试时间

适用领域

• 成型机
• 装配机
• PLC 控制的包装机
• 冲床机
• 回流炉
• 半导体薄膜成型设备
• 灌装机
• 水处理与污水处理厂

产品信息（主要数据）
型号：TS1100
主机 - 屏幕尺寸：10.2 英寸
显示：TFT 彩色液晶
分辨率：800 × 480 p
色彩：65,536 色
背光：LED
触摸接口：模拟电阻薄膜
认证：UL / CE / KC / cUL
存储 - Flash ROM (FROM)：26 MB；SRAM：128 KB
外部接口 - COM1（D-Sub 9 针 母）：RS-422/485，异步；数据位：7/8 位；校验：偶/奇/无；停止位：1/2；速率：4800–18750/115200（视设置而定）
外部接口 - COM2/COM3（D-Sub 9 针 公）：RS-232C/RS-422/485（2 线），异步；数据位：7/8 位；校验：偶/奇/无；停止位：1/2；速率最高 115200 bps
LAN RJ-45：1 个端口
USB-A：1 个端口
USB mini-B：1 个端口
电源 - 允许电压：24 V DC ±10%
功耗（最大）：11 W 或更低
工作温度：0 至 50°C
存储温度：-10 至 60°C
相对湿度：85% RH 以下（无凝结）
海拔：≤ 2,000 m
环境：避免暴露于腐蚀性气体或过多导电性粉尘中
安装 - 前部防护：使用密封垫时 IP65，相当于；不使用密封垫时 IP40；后盖：相当于 IP20
外形尺寸（W × H × D）：266.8 × 206.8 × 38.0 mm
面板开孔（W × H）：257.0 × 199.0 (+0.5/-0) mm
颜色：黑色

特性 / 技术规格

• 型号：TS1100
• 屏幕：10.2" TFT 彩色，800 × 480
• 支持色彩：65,536；LED 背光
• 触控：模拟电阻薄膜
• 存储：Flash ROM 26 MB；SRAM 128 KB
• 通信：COM1 RS-422/485；COM2/COM3 RS-232C/RS-422/485；LAN (RJ-45) ×1；USB-A ×1；USB mini-B ×1
• 电源：24 V DC ±10%；≤ 11 W
• 前面防护：IP65（使用密封垫）
• 工作温度：0–50°C；存储：-10–60°C
• 尺寸：266.8 × 206.8 × 38.0 mm；开孔：257.0 × 199.0 (+0.5/-0) mm
• 认证：UL、CE、KC、cUL
