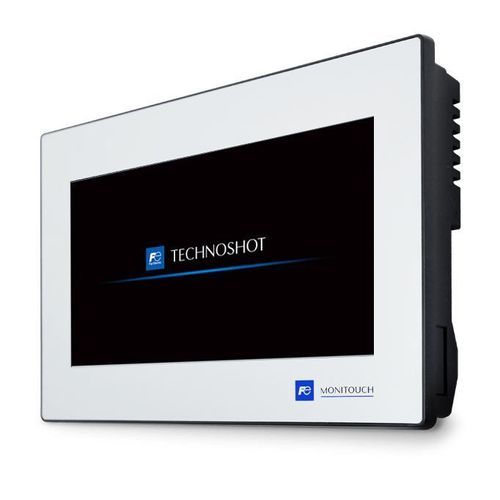

触摸屏HMI Monitouch TS1070Si

触摸屏电阻式触摸屏面板式

概述
Monitouch TS1070Si（Technoshot 系列）为面向联网生产环境的工业 HMI。配备 7.0 英寸 WVGA（800×480）TFT 电阻式触摸屏，显示色深 65,536 色，并带有用于网络监控的以太网端口。设备具备 FROM 26 MB、SRAM 128 KB 内存，多语言显示及前面板在装配垫圈时可达 IP65 等级，适用于多操作员的工业系统部署。

适用领域

• 生产设备：注塑/成型、装配、包装、灌装线、冲床、回流焊炉、半导体薄膜成型
• 基础设施与公用事业：污水处理、发电厂控制
• 运输系统：航空与铁路控制面板
• 制造业自动化系统及餐饮行业电子控制系统

主要优势

• 7.0 英寸 WVGA TFT 电阻式触摸屏（800×480），65,536 色，显示清晰
• 集成以太网并辅以串口和 USB 接口，支持本地与远程通信
• 安全功能：最多 16 级访问控制与防篡改事务日志
• 最多支持 16 种语言的即时显示，适用于国际化与多操作员环境
• 通过 VNC 服务器实现远程维护与监控；FTP 服务器用于文件管理
• 趋势记录与曲线缩放功能，便于生产监测

连接性与网络功能
TS1070Si 支持与多品牌 PLC 的同时通信。网络功能包括 FTP 服务器、用于安全远程访问的 VNC 服务器、IP 摄像头显示及可能的 MES 集成。物理接口：1×LAN（RJ-45）、COM1（D-Sub 9 母）RS-422/485、COM2/COM3（D-Sub 9 公）RS-232C/RS-422/485、1×USB-A、1×USB mini-B。

与 TS1070S 的区别
TS1070Si 标配以太网端口，可实现远程监控（VNC、FTP、IP 摄像头显示）及网络集成。TS1070S 适用于仅需串口和 USB 的本地独立应用，不具备网络功能。

技术规格

• 型号：Monitouch TS1070Si（Technoshot 系列）
• 屏幕：7.0 英寸 WVGA（800×480）TFT 电阻式触摸
• 显示色数：65,536 色
• 背光：LED
• 内存：FROM 26 MB；SRAM 128 KB
• 串口：COM1（RS-422/485）、COM2/COM3（RS-232C / RS-422/485）
• 网络：1×LAN RJ-45（以太网）
• USB：1×USB-A、1×USB mini-B
• 电源：24 V DC ±10%，最大功耗 ≤11 W
• 前面板防护：带垫圈时相当于 IP65；后盖 IP20
• 工作温度：0 至 50 °C；存储温度：-10 至 60 °C
• 湿度：≤85% RH（无冷凝）
• 尺寸（W×H×D）：198.8 × 141.8 × 38.0 mm；面板开孔：189.0 × 134.0 (+0.5/-0) mm
• 认证：CE / KC / UL / cUL

安装与环境
前面板在使用推荐垫圈时可达 IP65 等级；后盖为 IP20。请在规定环境范围内使用（0–50 °C、≤85% RH），并避免腐蚀性气体或过多导电粉尘。使用海拔 ≤2000 m。

订购与集成建议
如需以太网远程监控、FTP/VNC 功能或网络集成，请选择型号 TS1070Si。若为不需网络的本地应用，请参考 TS1070S。安装前确认布线类型与面板开孔尺寸。
