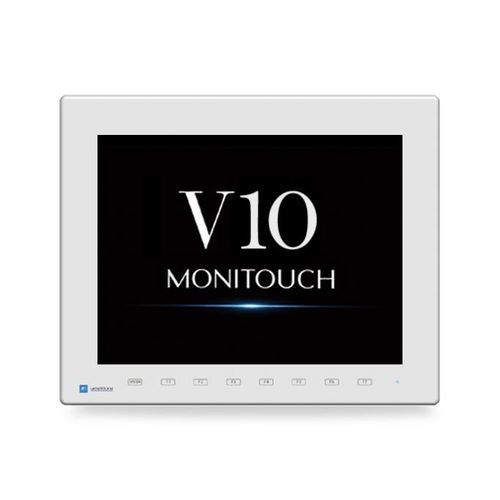

触摸屏HMI Monitouch V1015

面板式TFT LCDIP66

概述
HMI MONITOUCH V1015 为工业应用设计，配备 15" TFT 显示屏及四核 CPU，确保画面切换响应迅速并支持多设备并联运行。与 V9 系列通信单元完全兼容，便于升级与系统集成。

应用领域

• 成型机
• 装配机
• PLC 包装机
• 压机
• 回流焊炉
• 半导体薄膜成型设备
• 灌装机
• 水处理及污水处理厂

优势

• 超快屏幕切换速度
• 高性能四核 CPU
• 与 V9 通信单元完全兼容
• 启动时间缩短
• 快速数据传输能力

技术参数（表）
额定电压：100-240V AC
24 VDC（视型号而定）
允许电压：-15%, +10%
±10%（视型号而定）
绝缘电阻：外部 AC 端子与 FG 之间：500V DC，10MΩ 或以上
外部 DC 端子与 FG 之间：500V DC，10MΩ 或以上
环境温度：0～40℃
环境湿度：85%RH 或以下（无冷凝，湿球温度≤39℃）
运行海拔：最大 2000 米
环境要求：勿暴露于腐蚀性气体或导电性尘埃。
存储温度：-10～50℃
存储湿度：85%RH 或以下（无冷凝）
污染等级：等级 2
接地：接地电阻 <100Ω，FG/SG 分离
结构：前壳：IP66，Type 4X/13（使用密封垫时）
后箱：IP20
安装方式：面板安装
尺寸：382.8×312.8×79.2 mm
颜色：前壳：浅灰 / 黑（黑色型号）；后壳：浅灰
材料：PBT+GF30 树脂

特性 / 技术规格

• 显示：15" TFT 屏
• CPU：四核
• 兼容性：与 V9 系列通信单元完全兼容
• 连接选项：1 或 2 个以太网端口（可配置）
• 重量：约 5.00 kg（视配置而定）
• 额定电源选项：100-240V AC 或 24 VDC（取决于型号）
• 防护：前壳 IP66 / Type 4X/13（使用密封垫时）；后箱 IP20
• 工作温度：0–40 °C
• 存储温度：-10–50 °C
• 相对湿度：≤85% RH（无冷凝）
• 运行海拔：最高 2000 m
• 尺寸 (W×H×D)：382.8 × 312.8 × 79.2 mm
• 材料：PBT+GF30 树脂
• 污染等级：2
• 接地要求：接地电阻 <100 Ω，FG/SG 分离
