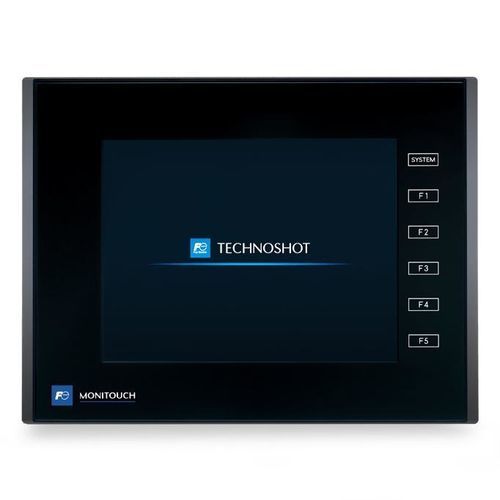

触摸屏HMI TS2060

电阻式触摸屏面板式QVGA

产品说明
Monitouch TS2060 是面向机器控制与操作员交互的工业人机界面（HMI）。该系列提供 5.7 英寸 TFT QVGA 显示，配备 LED 背光、标准 USB 接口；在 TS2060i 变型中提供以太网和扩展内存，以实现更强的连接性与远程维护能力。

应用领域

• 注塑机
• 装配与生产线
• PLC 控制的包装机
• 冲压与成型设备
• 回流炉及热处理线
• 半导体薄膜成型设备
• 灌装与计量设备
• 水处理与污水处理厂

主要优势

• TFT 彩色显示，提供更高的色彩表现、亮度、可视角度与对比度
• 标准 USB（mini‑B Ver.2.0）；TS2060i 额外提供 Type‑A 与 SD/SDHC 插槽，便于数据传输与备份
• TS2060i 支持以太网，实现远程监控与维护
• 紧凑面板设计，便于工业控制柜安装

技术概要（TS2060 / TS2060i）

• 屏幕存储（FROM）：TS2060 = 2.5 M bytes；TS2060i = 10.5 M bytes
• 备份内存（SRAM）：TS2060 = 28K bytes；TS2060i = 512K bytes
• Stroke font：TS2060i 支持
• 显示：5.7" TFT QVGA（320 x 240），65,536 色
• 背光：LED，寿命约 50,000 小时

显示规格

• 分辨率：320 x 240 像素
• 色彩数：65,536
• 背光类型：LED
• 背光寿命：约 50,000 小时

触控 / 按键

• 触控界面：模拟电阻膜
• 功能按键数量：6

外部接口（按型号）

• 串口：RS‑232C / RS‑422 / RS‑485（支持多种端口与波特率）
• USB：标准为 mini‑B（Ver.2.0）；TS2060i 额外提供 Type‑A + mini‑B（Ver.2.0）
• SD 卡：TS2060i = 1 个插槽（SD/SDHC）
• 以太网：TS2060i = 1 个端口，100/10 Mbps

电源

• 额定输入：DC 24 V ±10%
• 最大功耗：≤ 13 W

环境与机械条件

• 工作温度：-10 °C 到 +50 °C
• 存储温度：-10 °C 到 +60 °C
• 工作湿度：≤ 85% RH（无凝结）
• 工作海拔：≤ 2,000 m
• 前面板防护：使用密封垫时可达 IP65；后面板 IP20
• 外形尺寸（宽 x 高 x 深）：182.55 x 138.8 x 45.8 mm
• 面板开孔尺寸：174.0 +0.5/-0 x 131.0 +0.5/-0 mm

安装与合规

• 接地电阻：小于 100 Ω；FG/SG 分离
• 冷却方式：自然风冷
• 认证标准：CE、KC、UL61010‑1、UL61010‑2‑201

其他 / 规格

• 机壳颜色：黑色
• 实时时钟电池寿命：约 5 年（25 °C）
• 典型重量（视配置而定）：≈ 5.00 kg
