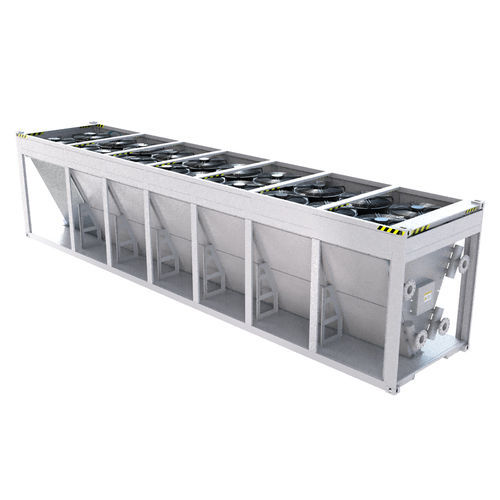

空气冷却器 EXT series

概述
用于高密度液冷系统的空气冷却干式冷却器。为 AI 与 HPC 数据中心的关键液冷基础设施设计，EXTRCOOL 干式冷却器可高效将 CDU 回路的废热散发至空气，实现高功率 GPU 服务器与高密度机架的可靠、低 PUE 运行。随着机架功率密度超过 50 kW，本级企业级设备为 24/7 不间断运行提供稳定且节能的热排放能力。

核心技术优势

• 高效热排放：大面积鳍片管换热器配合高静压风扇，最大化空气侧传热，有效将封闭液路的热量排出，无需依赖冷冻水系统。
• 坚固的集装箱化设计：按 ISO 集装箱标准制造，适合户外部署，具备耐候外壳、防腐涂层及减振结构。
• 可扩展的模块化架构：多风扇并联配置可灵活匹配容量，支持 100 kW 至 MW 级别液冷系统。
• 低噪声与节能运行：可变速 EC 风扇根据冷却液温度动态调节风量，降低功耗并改善 PUE。
• 即插即用集成：标准法兰连接与预检管路简化与 CDU、冷板及歧管系统的集成，便于快速部署。

产品规格
属性：规格
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

理想应用场景

• AI 数据中心：为支持高密度 AI 训练工作负载的 GPU 液冷系统提供可靠的热排放。
• HPC 与超算集群：为科学计算与工程仿真液冷回路提供高效冷却。
• 空冷到液冷的改造：在无冷冻水基础设施下实现传统空冷数据中心的升级。
• 边缘与共置数据中心：容器化、紧凑的外形适用于户外及受限空间部署。
• 混合液冷架构：可与 CDU 系统集成，支持部分或全液冷解决方案。

为何选择此款干式冷却器？
干式冷却器免除了复杂冷冻水系统的需求，为液冷数据中心提供可扩展的热排放方案。该机型兼具高热效率、坚固部署能力和灵活集成特性，以满足不断变化的 AI 与 HPC 负载需求，同时全年维持稳定、低噪与节能的运行。

常见问题

• 1. 在液冷系统中，干式冷却器的用途是什么？干式冷却器将液冷回路的废热排放到周围空气，作为 CDU 系统的热排放单元，从而免除冷冻水系统。
• 2. 为什么使用干式冷却器而不是冷却塔？干式冷却器无需水蒸发，消除了用水消耗和军团菌风险，且通常维护工作量更低。
• 3. 干式冷却器与 CDU 系统兼容吗？EXTRCOOL 干式冷却器支持标准液路的压力和温度，并提供可定制的法兰连接以匹配大多数商用 CDU 和液冷机架系统。

技术规格 / 特性

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
