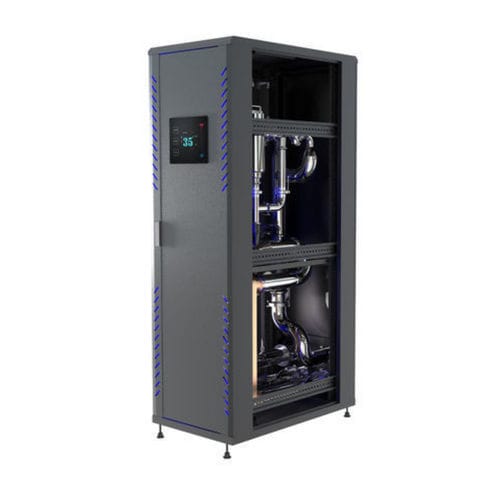

液体冷却系统 EXT-CDU300LC

水乙二醇水用于计算机房

概述

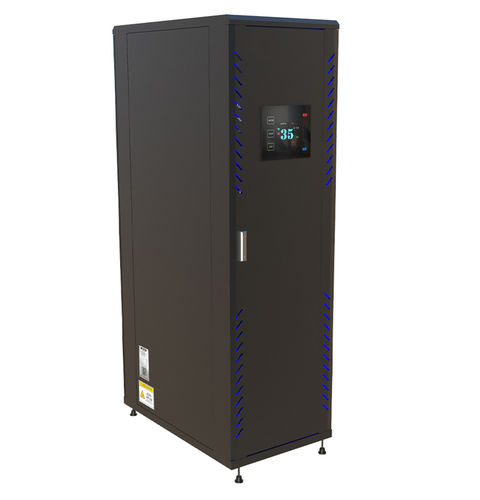

EXTRCOOL 机柜式液对液（L2L）冷却分配单元（CDU）是一款为 AI 与 HPC 数据中心的关键液冷部署设计的立式解决方案。它将服务器冷板回路与机房冷冻水系统对接，支持高密度 GPU 集群与数兆瓦级机架负载。

核心技术优势

• 大容量 L2L 热交换 — 板式换热器将服务器回路的废热传递至冷冻水系统，支持多兆瓦级冷却能力。
• 立式、可扩展机柜设计 — 占地紧凑，支持模块化扩展与并行运行以应对增长的冷却需求。
• 出厂集成组件 — 出厂预装可变速泵、精密流量计、压力传感器与漏水检测，便于快速投运。
• 智能控制与监测 — 触摸屏 HMI 实时显示温度、流量和压力；支持远程管理及 BMS 集成。
• 企业级可用性 — 24/7 连续运行设计，具备冗余泵、耐腐蚀管路与防漏连接以保障关键运行。

产品规格（摘要）
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

理想应用场景

• 大规模 AI 数据中心 — 支持 NVIDIA GB200/GB300 及下一代 GPU 集群的多兆瓦液冷部署。
• HPC 与超算中心 — 为科学计算与仿真工作负载提供大容量冷却。
• 新建液冷数据中心 — 为具备冷冻水基础设施的机房优化设计。
• 超高功率密度机架 — 支持 50 kW+ 机架负载以满足下一代服务器需求。
• 可扩展的液冷架构 — 模块化设计便于逐步扩展冷却能力。

为何选择 EXTRCOOL 机柜式 L2L CDU
机柜式 L2L CDU 将高效的板式换热、集成控制与可扩展的机柜设计相结合，为苛刻的 AI 与 HPC 部署提供可靠的大容量热排放能力，同时支持远程监控与机房集成。

常见问题（节选）

• 液对液 CDU 用于什么场景？ 将服务器液冷回路的废热传递到机房冷冻水系统，以实现高容量的热排放。
• 机柜式 L2L CDU 有何优点？ 立式机柜提供大冷却能力、模块化可扩展性和集成监控，适合拥有冷冻水网络的大型 AI/HPC 数据中心。
• 该单元与标准冷冻水系统兼容吗？ 是的。该单元支持标准冷冻水的压力和温度，接头可定制以匹配大多数机房网络。

技术规格

• 型号与额定冷却能力：EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW。
• 安装类型：In Row。
• 冷却液：PG25（所有型号）。
• 工作环境（温度与湿度）：-10°C ~ 55°C; 相对湿度 5%–90%。
• 存储环境（温度与湿度）：-45°C ~ 70°C; 相对湿度 5%–93%。
• 显示屏：10.1" 触摸屏（所有型号）。
• 接近温差（approach temperature）：5°C（所有型号）。
• 一次侧进/出水温度：35°C / 45°C。
• 二次侧液体温度（出/入）：40°C / 50°C（所有型号）。
• 二次侧额定流量：EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM。
• 电源：3P AC 380V 50/60Hz; 3P AC 480V 60Hz。
• 双电源 ATS：有（所有型号）。
• 漏水检测：有（所有型号）。
• 冗余泵自动切换：1+1（所有型号）。
• 典型功耗（按型号）：<7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW)。
• 旁通在线可更换过滤器：有（所有型号）。
• 控制类型：PID 控制，按温度调节流量。
• 通信：Modbus RTU & TCP/IP。
• 参考重量：EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg。
• 防护等级：IP55（所有型号）。
• 尺寸（W × D × H）mm：EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm。
