水冷却系统

乙二醇水用于柜子用于数据中心

产品概述

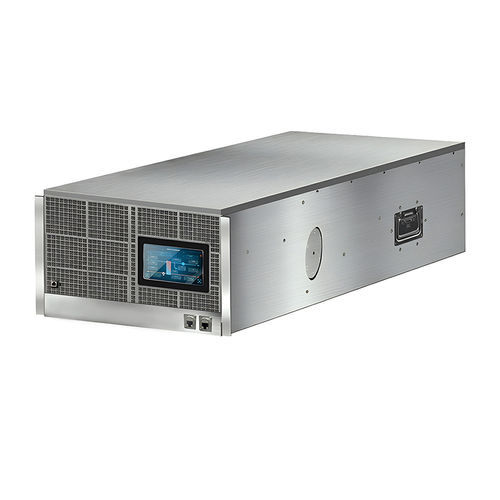

该液-液式CDU为针对高密度AI数据中心设计的紧凑型19英寸机架冷却分配单元。通过高效液-液板式换热器，将数据中心冷水回路与IT设备冷却回路隔离连接，为液冷服务器提供安全、低污染的冷却循环，适配至65 kW的热负荷能力。

核心技术优势

• 隔离双回路架构 — 物理分离主侧数据中心冷水回路与次侧设备冷却回路，向服务器提供低压、无污染的冷却液，防止腐蚀、结垢或堵塞。
• 灵活部署与集成 — 19英寸机架化设计，支持机柜内集成部署或CDU专用机柜的集中部署，适配多种冷却架构。
• 面向7x24可靠性的冗余设计 — 双泵1+1冗余消除流体循环单点故障；双电源1+1冗余确保关键部件不间断供电。
• 高效过滤与热交换 — 内置可清洗50 μm次级过滤器且压降小；全铜焊接板式换热器，S316不锈钢结构，高效热传递（典型工况下50 kW，主次侧温差≈4 ℃）。
• 便捷的安装与维护 — 后部不锈钢快接/快装法兰实现快速无泄漏接入；支持恒压差和恒流控制模式，并提供手动与强制控制选项。
• 智能监测与BMS兼容 — 实时健康监测与报警；支持多协议连接（Modbus/RS485、TCP/IP、SNMP）以便接入楼宇管理系统与机柜管理系统。
• 节能运行 — 在50 kW冷量下整机功耗小于700 W；支持温水冷却以降低PUE。

产品规格
额定制冷能力：50 kW
次侧供水能力（机器外部残压1 Bar）：100 LPM
次侧冷却液：乙二醇/丙二醇溶液（支持PG25）及与材质兼容的单相液体
主侧冷却液：水或乙二醇溶液
水泵冗余：1+1冗余
单侧压降：0.8 Bar（典型工作条件：80 LPM，20%乙二醇溶液）
次侧冷却液温度范围：10–45 ℃（露点控制）
温差需求示例：50 kW，4 ℃差
最大功耗：最大流量时不超过700 W
尺寸与重量：175 × 445 × 900 mm，净重65 kg
噪音（3 m）：<58 dBA
电源：单相交流 85–265 V，50/60 Hz
双电源：支持冗余供电选项
主侧连接：卫生级1-1/2" 接头
主侧溶液容积：6 升
次侧连接：卫生级1-1/2" 接头，可选快插
次侧滤芯：内置50微米可清洗过滤器
次侧溶液容积：10 升
流量计：主/次侧流量监测
压力传感器：次侧回水压、供水压、滤芯压差、系统压差
温度传感器：主侧进口温度、次侧供水（1+2冗余）与回水温度
其他传感器：机房环境温湿度
补水与排气：自动补水（泵）、手动排气
膨胀罐：1 升
通信：RS485 RTU Modbus、TCP/IP、SNMP

技术参数

• 型号类型：不锈钢机架式液-液CDU，19英寸规格
• 制冷能力：50 kW 额定
• 次侧流量能力：100 LPM（典型80 LPM）
• 最大输入功率（整机）：最大流量时 <700 W
• 推荐次侧冷却液：乙二醇/丙二醇混合液（支持PG25）
• 冗余：1+1 泵及双电源
• 连接：卫生级1-1/2" 接头（主/次），可选快插
• 过滤：内置50 μm 可清洗过滤器
• 外形尺寸：175 × 445 × 900 mm；净重65 kg
• 声学水平：3 m 处 <58 dBA
• 电源范围：AC 85–265 V，50/60 Hz
• 监测与接口：多传感器组合（压力、温度、流量、环境）及 RS485/TCP/IP/SNMP 连接
