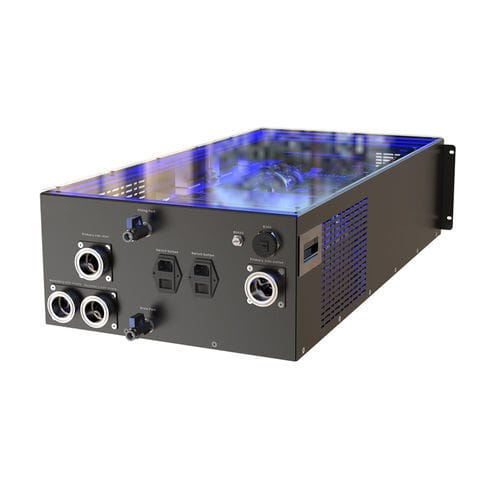

液体冷却系统 EXT-CDU35LR水乙二醇水用于计算机房
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 液体
- 液体, 水, 乙二醇水
- 应用
- 用于数据中心, 用于计算机房
- 其他特性
- 水冷式, 钎焊板, IP55, 机架式
- 功率
最多: 250 kW
最少: 35 kW
- 最高温度
最多: 55 °C
(131 °F)最少: -10 °C
(14 °F)- 流量
最多: 24 m³/h
(847.552 ft³/h)最少: 7.2 m³/h
(254.266 ft³/h)
产品介绍
概述
EXTRCOOL机架式液对液（L2L）冷却分配单元为紧凑型标准4U机架安装CDU，专为AI与HPC数据中心的高密度液冷部署设计。可与NVIDIA GB200/GB300及下一代GPU服务器配套，实现服务器冷板回路与机房冷冻水系统之间的高效热交换，支持机架功率密度达到100 kW及以上。
关键特性概述
用于高密度液冷环路的4U机架式液对液冷却分配单元
核心技术优势
产品规格（表格式表示）
属性：规格
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
冷却类型：液对液（L2L）冷冻水热交换
产品类别：机架式冷却分配单元（CDU）
外形：标准4U机架
兼容系统：服务器冷板回路、冷冻水网络
产地：Guangdong, China
型号选项：EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
安装类型：机架内安装
额定制冷量（按型号）：35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
冷却液：PG25
工作环境（温度与湿度）：-10°C ~ 55°C / 相对湿度5~90%
存储环境（温度与湿度）：-45°C ~ 70°C / 相对湿度5~93%
显示屏：4.3"（小型号）或7"（大型号）
靠近温差（Approach temperature）：5°C
一次侧温度（进/出）：35°C / 45°C
二次侧液体温度（出/进）：典型 40°C/45°C 或 40°C/50°C（视型号而定）
二次侧额定流量（按型号）：120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
电源：AC220V 50/60Hz（部分型号支持3P AC380V 50/60Hz或3P AC480V 60Hz）
双电源 ATS：有
泄漏检测：有
冗余泵自动切换：1+1
功耗（按型号）：<0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
旁路在线可更换过滤器：否
控制类型：PID 控制，根据温度调节流量
通信：Modbus RTU & TCP/IP
参考重量（按型号）：50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
防护等级：IP55
尺寸（W x D x H）mm（按型号）：482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265
理想应用场景
为何选择 EXTRCOOL 机架式 L2L CDU？
机架安装形式消除了独立CDU的需求，提供节省空间且高容量的液冷解决方案。EXTRCOOL L2L CDU结合高效换热、集成监控与简化安装，满足AI与HPC关键负载的苛刻要求，确保全年稳定且节能的运行表现。
常见问题
1. 机架式L2L CDU 用于什么场景？
机架式L2L CDU 将服务器液冷回路的废热传递至机房冷冻水系统，以紧凑的机架形式部署，适合空间受限且配备冷冻水基础设施的数据中心。
2. 机架式 CDU 与独立 CDU 相比有哪些优点？
机架式设计可直接集成于服务器机柜，减少管路复杂度，免去专门的地面安装空间，并经过工厂预检以降低现场调试工作量。
3. 该单元是否兼容标准冷冻水系统？
机架式 L2L CDU 支持常见的冷冻水压力与温度，并提供可定制的连接选项以匹配大多数机房冷冻水网络。
技术规范
EXTRCOOL机架式液对液（L2L）冷却分配单元为紧凑型标准4U机架安装CDU，专为AI与HPC数据中心的高密度液冷部署设计。可与NVIDIA GB200/GB300及下一代GPU服务器配套，实现服务器冷板回路与机房冷冻水系统之间的高效热交换，支持机架功率密度达到100 kW及以上。
关键特性概述
用于高密度液冷环路的4U机架式液对液冷却分配单元
核心技术优势
- 紧凑机架形态：标准4U机架设计可直接安装于服务器机柜，免去单独机柜占地，简化与冷冻水网络的集成。
- 高效液对液换热：高性能板式换热器将服务器回路的废热传递至冷冻水系统，支持密集型AI集群的高热负荷。
- 集成监控与控制：前置触摸屏HMI实时显示温度、流量和压力，支持远程管理与BMS集成。
- 即插即用部署：工厂预配置管路、泵和传感器，便于快速连接服务器汇流器与机房冷冻水系统，缩短调试周期。
- 企业级防漏设计：加强型接口与出厂压力测试组件确保关键任务负载的24/7可靠运行。
产品规格（表格式表示）
属性：规格
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
冷却类型：液对液（L2L）冷冻水热交换
产品类别：机架式冷却分配单元（CDU）
外形：标准4U机架
兼容系统：服务器冷板回路、冷冻水网络
产地：Guangdong, China
型号选项：EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
安装类型：机架内安装
额定制冷量（按型号）：35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
冷却液：PG25
工作环境（温度与湿度）：-10°C ~ 55°C / 相对湿度5~90%
存储环境（温度与湿度）：-45°C ~ 70°C / 相对湿度5~93%
显示屏：4.3"（小型号）或7"（大型号）
靠近温差（Approach temperature）：5°C
一次侧温度（进/出）：35°C / 45°C
二次侧液体温度（出/进）：典型 40°C/45°C 或 40°C/50°C（视型号而定）
二次侧额定流量（按型号）：120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
电源：AC220V 50/60Hz（部分型号支持3P AC380V 50/60Hz或3P AC480V 60Hz）
双电源 ATS：有
泄漏检测：有
冗余泵自动切换：1+1
功耗（按型号）：<0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
旁路在线可更换过滤器：否
控制类型：PID 控制，根据温度调节流量
通信：Modbus RTU & TCP/IP
参考重量（按型号）：50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
防护等级：IP55
尺寸（W x D x H）mm（按型号）：482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265
理想应用场景
- 大规模AI数据中心：支持针对GB200/GB300 GPU集群的高密度液冷部署。
- HPC与超算设施：为科学计算与工程仿真工作负载提供可靠冷却。
- 新建液冷数据中心：针对具有现成冷冻水基础设施的机房优化设计。
- 超高功率密度机架：支持面向下一代AI服务器的50 kW以上机架负载。
- 模块化液冷架构：适合可扩展、分阶段部署的冷却架构。
为何选择 EXTRCOOL 机架式 L2L CDU？
机架安装形式消除了独立CDU的需求，提供节省空间且高容量的液冷解决方案。EXTRCOOL L2L CDU结合高效换热、集成监控与简化安装，满足AI与HPC关键负载的苛刻要求，确保全年稳定且节能的运行表现。
常见问题
1. 机架式L2L CDU 用于什么场景？
机架式L2L CDU 将服务器液冷回路的废热传递至机房冷冻水系统，以紧凑的机架形式部署，适合空间受限且配备冷冻水基础设施的数据中心。
2. 机架式 CDU 与独立 CDU 相比有哪些优点？
机架式设计可直接集成于服务器机柜，减少管路复杂度，免去专门的地面安装空间，并经过工厂预检以降低现场调试工作量。
3. 该单元是否兼容标准冷冻水系统？
机架式 L2L CDU 支持常见的冷冻水压力与温度，并提供可定制的连接选项以匹配大多数机房冷冻水网络。
技术规范
- Brand: EXTRCOOL
- Model Series: CDU-L2L Rack Series
- 外形：4U rack-mount
- 冷却类型：液对液（L2L）冷冻水热交换
- 额定制冷量：35 kW–250 kW（视型号而定）
- 冷却液：PG25
- 二次侧流量：120–400 LPM（视型号而定）
- 控制：PID, Modbus RTU & TCP/IP
- 冗余：1+1 泵切换, 双电源 ATS
- 泄漏检测：有
- 防护：IP55
- 参考重量：50–110 kg（视型号而定）
- 尺寸（W x D x H）：482 x 870 x 177.8 / 217.2 / 265 mm（视型号而定）
