液体-气体冷液分配单元

机架式数据中心

产品概述

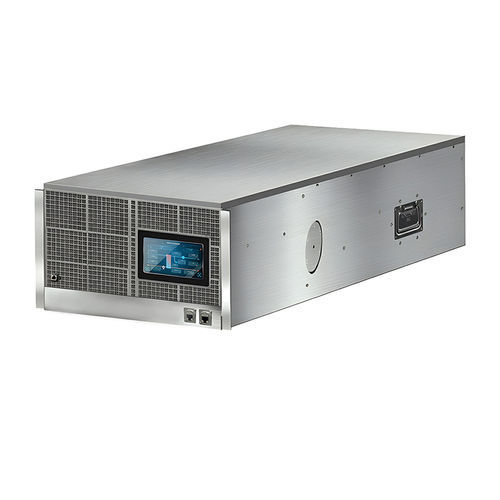

EXTRCOOL 空气到液体 CDU（冷却分配单元）是一款紧凑的机架式混合冷却装置，旨在无需大幅基础设施改造即可在现有空气冷却的数据中心部署液冷服务器。该设备通过空气‑液体换热器将液冷服务器产生的热量释放到机房空气中。6U 外形支持最高 13 kW 的液冷负载，适用于分阶段或混合冷却部署。

主要特性与优势

• 面向空气冷站点的即插即用液冷 — 无需专用冷水回路或机房改造，可分阶段引入液冷。
• 6U 机架安装设计 — 适配标准 19" 机柜，最大化机架空间利用。
• 标准环境下的冷却能力 — 在 25 °C 环境下额定 13 kW，供液温度在额定条件下可保持 ≤ 40 °C。
• 耐腐蚀、兼容冷却液的结构 — 不锈钢管路与铜换热器，兼容去离子水、25% 丙二醇等冷却介质。
• 冗余组件 — 双泵（1+1）、双风扇与双电源（1+1，ATS）配置以降低单点故障风险。
• 过滤与状态监测 — 内置 100 μm 过滤器，持续监测机房/排气温度、供回水温度和压力并实现动态控制。
• 本地与远程控制 — 7" 触摸屏 HMI 提供本地控制；通过 TCP/Modbus RS485 实现远程监控与 BMS 集成；支持 CANBUS 群控。
• 简化部署与维护 — 自动/手动补水功能与优化的调试流程，降低现场工作量与停机时间。

产品规格
额定制冷量：13 kW（环境温度 25 °C，RH50%，供液温度 40 °C）
风量：最大风量 ≥ 2200 m³/h
水泵：双泵设计（1+1 冗余）
冷却液：去离子水、25% 丙二醇溶液及其他兼容介质
水力性能：流量 24 LPM；外部残压 1 bar
液冷回路：最大工作压力 1.5 bar；管路试验压力 10 bar
补水：系统压力低于设定值时自动补水
过滤器：内置 100 μm 过滤器
外部接口：后面板 1" 卡盘接口，可转换快接球阀
电源：双电源，ATS；220 V AC（50/60 Hz）/ 24 V DC
典型功耗：950 W
控制器：液冷控制器，ARM 处理器，DDR 内存，7" 触摸屏 HMI
固件：液冷控制固件，监测供/回温等回路参数
报警：压力、空气入口/出口温度、冷却液温度等
通讯：CANBUS 群控；TCP/Modbus RS485 用于 BMS 集成
外形尺寸：445 x 960 x 266.7 mm（W x D x H）
重量：净重约 80–90 kg；运行重 96 kg；运输重 95 kg

技术规格

• 外形：6U 机架安装
• 额定制冷量：13 kW（25 °C 环境，供液 ≤ 40 °C）
• 最大风量：≥ 2200 m³/h
• 泵：双泵 1+1 冗余
• 冷却液兼容性：去离子水、25% 丙二醇等
• 流量：24 LPM；外部残压：1 bar
• 最大工作压（回路）：1.5 bar；试验压：10 bar
• 过滤：内置 100 μm 过滤器
• 补液：自动/手动补水
• 接口：后侧 1" 卡盘，转换式快接（球阀）
• 电源：ATS 双电源；支持 220 V AC / 24 V DC
• 典型功耗：950 W
• 控制器 & HMI：ARM 处理器，DDR 内存，7" 触摸屏
• 通讯 & 控制：TCP/Modbus RS485；CANBUS 群控
• 尺寸：445 x 960 x 266.7 mm
• 重量：净重约 80–90 kg；运行 96 kg；运输 95 kg
