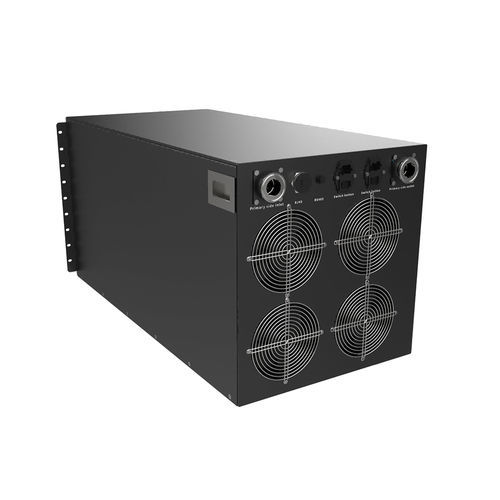

液体冷却系统 EXT-CDU6AR

乙二醇水用于数据中心机架式

产品概述
EXTRCOOL 机架式液对空气 (LTA) 冷却分配单元（CDU）为高密度数据中心液冷提供紧凑的 4U/6U 机架一体化解决方案。针对 AI GPU 服务器（兼容 NVIDIA GB200/GB300）和高功率服务器冷板回路设计，本机将液对空气直接换热、泵和智能控制集成于标准机架外形，简化部署并避免使用冷水系统。

核心技术优势

• 标准机架外形 4U/6U 设计可直接安装于标准服务器机架，节省占地并简化至机架冷板的配管。
• 液对空气直接散热 将冷却回路的热量直接排至环境空气，消除对机房冷水系统的依赖。
• 即插即用集成 预配置管路、泵和控制接口，缩短现场调试时间并降低集成复杂度。
• 智能变速运行 根据冷却液温度动态调节风扇与泵速，降低能耗并提升数据中心整体能效（降低 PUE）。
• 企业级可靠性 工厂压力测试部件、加固密封、漏液检测及 1+1 冗余泵自动切换，保障关键任务连续运行。

典型应用场景

• 传统数据中心改造 为无冷水基础设施的现有空冷机房提供低成本液冷升级路径。
• 中高功率密度机架 支持 15–30 kW 机架负载用于 AI 训练服务器与 HPC 集群（并提供 6 kW 起的型号）。
• 边缘与托管机房 紧凑的机架式设计适合空间受限的部署。
• 混合液冷架构 适用于分阶段推广，将空冷与液冷机架结合部署。
• 小至中等规模 AI 集群 为小型 GPU 部署提供简化、低维护的冷却方案。

产品规格
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

详细技术参数（按型号）
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

常见问题
1. 机架式 LTA CDU 有何用途？ 机架式 LTA CDU 在机架内将液冷回路产生的余热排至环境空气，免去外部热量排放设施，简化部署。
2. 与独立 CDU 相比有哪些优势？ 机架式设计节省机房占地、降低配管复杂度，并在出厂时完成测试以减少现场安装问题。
3. 本机与所有服务器冷板系统兼容吗？ CDU 支持标准回路压力与温度，并提供可配置法兰连接以匹配大多数服务器冷板和分配歧管。

技术规格

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
