液体-气体冷液分配单元 CDU-LTA

橱柜式数据中心

产品概述

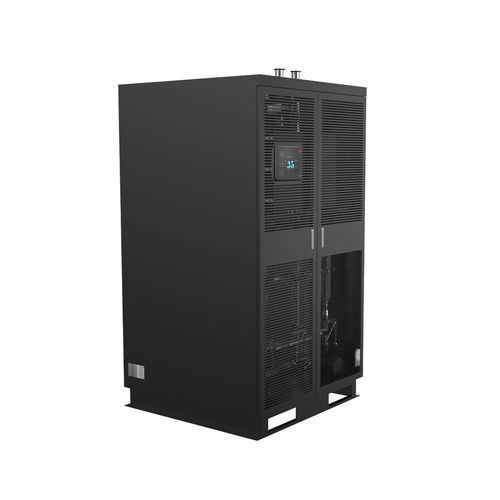

EXTRCOOL 机柜式液体到空气（LTA）冷却分配单元是一款紧凑型一体化 CDU，专为 AI 与 HPC 数据中心的高密度液冷部署设计。可与 NVIDIA GB200/GB300 及下一代 GPU 服务器配套使用，产品在标准机架占位内集成液冷‑空气热交换、可变速泵和智能控制，便于新建与改造项目部署。在机架功率密度超过 30 kW 的场景下，提供可靠的热管理并降低 PUE，而无需复杂的冷冻水基础设施。

核心技术优势

• 一体化机柜形态：将热交换器、高静压风扇、可变速泵与智能控制系统集成于单柜，实现机架侧即插即用安装。
• 高效液→空气热排放：将服务器冷板回路的废热直接排放至环境空气，免除外置冷冻水系统。
• 机架就绪、节省空间的设计：按标准机架尺寸制造，支持与服务器机柜并列安装，简化管路布局。
• 智能可变速控制：根据冷却液温度动态调节风扇与泵速，降低功耗并提高能源效率。
• 企业级可靠性：工厂测试组件、加固管路、泄漏检测与泵冗余切换（1+1），保障 24/7 持续运行。

产品规格（摘要）
品牌： EXTRCOOL
型号系列： CDU‑LTA Cabinet Series
冷却类型： Liquid‑to‑Air (LTA) 直接热排放
产品类别： 机架式冷却分配单元
兼容系统： 服务器冷板回路、液冷机柜
产地： 广东，中国

产品规格（变体）
零件号： EXT‑CDU60AC / EXT‑CDU120AC / EXT‑CDU300AC / EXT‑CDU600AC
产品类型： 液体到空气冷却分配单元 (L2A CDU)
安装类型： In‑Row（机架式）
额定冷却能力： 60 kW / 120 kW / 300 kW / 600 kW
冷却液： PG25（全部变体）
工作环境（温湿度）： −10°C ~ 55°C / 相对湿度 5~90%
存储环境（温湿度）： −45°C ~ 70°C / 相对湿度 5~93%
显示： 10.1" HMI（全部变体）
接近温度（Approach）： 10°C
一次侧温度（进/出）： 25°C / 35°C
二次侧液温（出/进）： 35°C / 45°C
二次侧额定流量： 100 / 200 / 500 / 1000 LPM
电源： EXT‑CDU60AC：AC220V 50/60Hz；其它：3P AC380V 50/60Hz / 3P AC480V 60Hz
双电源 ATS： 是
泄漏检测： 是
泵冗余自动切换： 1+1
功耗（约）： <3.5 kW / <6 kW / <15 kW / <30 kW
在线旁通可更换过滤器： 是
控制类型： PID 控制，根据温度调节风量与流量
通信： Modbus RTU & TCP/IP
防护等级： IP55
近似重量： 350 / 480 / 850 / 1700 kg
尺寸（W x D x H）mm： 600 x 1200 x 2000 / 1200 x 1200 x 2000 / 3000 x 1200 x 2000 / 6000 x 1200 x 2000

理想应用场景

• 传统数据中心改造：在无冷冻水基础设施的条件下，为空气冷却设施提供经济高效的液冷升级方案。
• 中到高功率密度机架：支持 15–30 kW 的机架负载，适用于 AI 训练服务器与 HPC 集群。
• 边缘与托管数据中心：紧凑的机柜式外形适合空间受限的部署环境。
• 混合液冷架构：便于与空气冷却机架并存的分阶段部署。
• 中小规模 AI 集群：为小型 GPU 部署提供简化、低维护的冷却解决方案。

常见问题

• 1. 液体→空气 CDU 用于什么？ 机架式紧凑单元，将液冷回路产生的废热直接排放到环境空气，避免使用冷冻水系统并简化液冷部署。
• 2. 机柜式 LTA CDU 相较独立单元的优点是什么？ 机柜形态支持与服务器机柜并列安装，减少管路复杂性，省去外部散热设施，并在出厂前完成测试以缩短现场调试时间。
• 3. 该单元是否兼容服务器冷板系统？ 是的；机柜式 LTA CDU 支持标准液回路的压力与温度，并提供可定制法兰连接以匹配多数服务器冷板系统。

特性 / 技术规格

• 品牌： EXTRCOOL
• 型号系列： CDU‑LTA Cabinet Series
• 产品类型： 液体到空气冷却分配单元 (L2A CDU)
• 额定冷却能力： 60 / 120 / 300 / 600 kW
• 冷却液： PG25
• 安装方式： In‑Row / 机架式
• 二次侧额定流量： 100–1000 LPM（视型号而定）
• 电源选项： AC220V 50/60Hz；3P AC380V 50/60Hz；3P AC480V 60Hz
• 泵冗余： 1+1 自动切换
• 泄漏检测： 是
• 控制： PID；Modbus RTU & TCP/IP
• 防护等级： IP55
• 重量： 350–1700 kg（视型号而定）
• 尺寸： 600 x 1200 x 2000 至 6000 x 1200 x 2000（视型号而定）
