硅光电二极管 C30902EH

雪崩红外LIDAR

概述

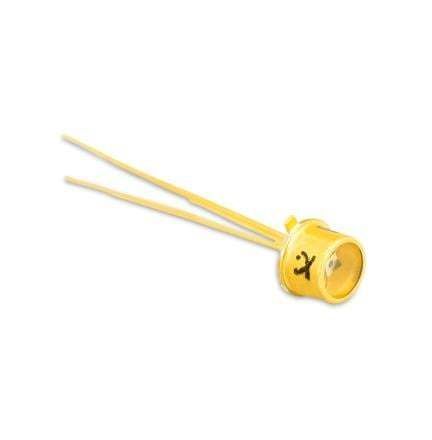

Excelitas C30902EH 雪崩光电二极管为高速、大面积硅 reach-through APD，适用于典型增益大于100的弱光应用。以改良型 TO-18 外壳封装并配有平玻璃窗，提供多种 TO-18 配置（平玻璃、球面透镜、光导管和905 nm 滤光片）。光敏表面的有效直径为 0.5 mm。

关键细节
C30902EH 系列采用双扩散“reach-through”结构制造，在 400 nm 到 1000 nm 范围内具有高响应度，并具有极快的上升/下降时间。响应度在典型情况下对调制频率独立，直至约 800 MHz。探测芯片在改良型 TO-18 封装的平玻璃窗后方进行气密封装。该系列还包括可实现单光子检测的 APD（SPAD）变体（C30902SH），可在 Geiger 和线性模式下工作。

特性与优点

• TO-18 封装的 0.5 mm 硅 APD
• 高量子效率 – 在 800 nm 处典型为 84%
• 室温低噪声
• 高响应度 – 内部雪崩增益 >150
• 光谱响应范围 – 400 至 1100 nm
• 时间响应 – 典型 0.4 ns
• 宽工作温度范围 -40°C 至 +85°C

应用

• LiDAR / 飞行时间（ToF）测量
• 光时域反射仪（OTDR）
• 小信号荧光测量
• 激光扫描

技术参数

• 有效面积：0.2 mm²
• 有效直径：0.5 mm
• 击穿电压：典型 225 V
• 电容：1.5 pF
• 温度系数：典型 0.7 V/°C
• 暗电流：7 nA
• 暗噪声：0.1 pA/√Hz
• 等效噪声功率：1.23 fW/√Hz
• 典型响应度：800 nm 时 80 A/W
• 推荐增益：150
• 封装：TO-18，平窗
