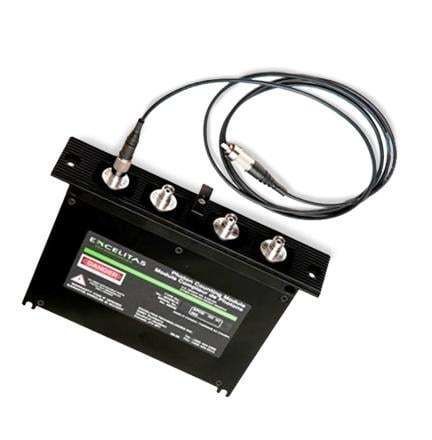

光学光子计数器 SPCM-AQ4C

高敏型

概述
SPCM-AQ4C是一款四通道光子计数模块，可在400–1060 nm范围内检测单光子。每个通道独立工作，输出对应检测到光子的TTL脉冲。

主要特性与功能说明
模块集成四个SLiK硅雪崩光电二极管，圆形有效面积直径180 μm，在650 nm处峰值光子探测效率>60%。每个APD均采用热电制冷并进行温度控制，以保持稳定性能。改进的高速电子学在所有通道短脉冲时提供>4M counts/s的峰值计数率，连续计数率为1.5M counts/s，脉冲间死时间为50 ns。每通道输出为标准TTL脉冲（50 Ω负载时4.5 V高，宽度25 ns），可在卡边/卡连接器处获得。每个探测器上安装并校准有FC光纤连接器。模块为自包含APD电子模块，符合RoHS。

应用 / 用途

• 可见光到近红外的单光子检测（400–1060 nm）
• 紧凑一体化封装的多通道光子计数（四个独立通道）
• 需要温度稳定APD和高峰值计数能力的测量场景

特性 / 技术规格

• 波长范围：400 nm 至 1060 nm
• 探测器类型：硅雪崩光电二极管（SLiK）
• 有效面积：直径180 μm（圆形）
• 650 nm处的峰值光子探测效率：典型值60%
• 迟后脉冲概率（afterpulsing）：0.5%
• 门控输入：支持
• 输出：TTL脉冲（50 Ω负载时4.5 V高，宽度25 ns）
• 峰值计数率：短脉冲时>4M counts/s（全部四个通道）
• 连续计数率：1.5M counts/s
• 脉冲间死时间：50 ns
• 电源要求：+2 V、+5 V、+30 V
• 每个探测器配有安装并对准的FC光纤连接器
• 四通道集成于一体化封装
• 带集成电子学的自包含APD模块
• 所有输入和输出信号在卡连接器处可用
• 每个光电二极管均配备热电制冷与温度控制
• 符合RoHS
