开关光电晶体管 VTT9814FH

汽车应用硅

概述

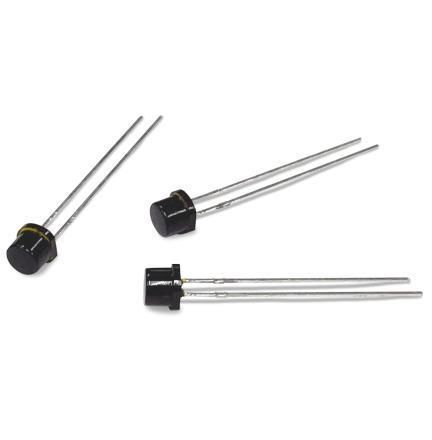

VTT9814FH为硅光电晶体管，封装为端面朝外的平头T 1¾外壳，并在封装中集成了红外阻断功能。其在可见光谱范围（450–700 nm）具有良好响应，可作为符合RoHS的硫化镉（CdS）光电池替代方案。

详细信息
该器件将经过验证的VTT硅光电晶体管芯片与封装中的红外阻断功能结合，铸模环氧树脂内的IR阻断可提供窄光电流公差以实现稳定性能。典型的环境光控制应用范围约为500–1000 lux（50–100 fc）。

特性与优点

• 通过环氧封装实现的可见光响应与红外阻断
• 低暗电流，低光照条件下检测可靠
• 符合RoHS的CdS光电池替代方案

应用

• 路灯控制与开关
• 室内/室外黄昏/黎明照明控制
• 汽车大灯调光电路
• 显示屏对比度与背光控制
• 节能照明系统

技术规格

• 有效面积：0.192 mm²
• 短路电流：80–120 µA（在100 fc，2850 K）
• 暗电流：≤50 nA（VCE = 5 V）
• 光谱范围：450–700 nm
• 峰值响应波长：585 nm
• 峰值波长灵敏度：典型 7 A/W
• 角度响应：±50°（50% 响应）
• 最大焊接温度：260 °C
