侧挂式电柜空调 Model 4730SS

立式紧凑型工业

概述

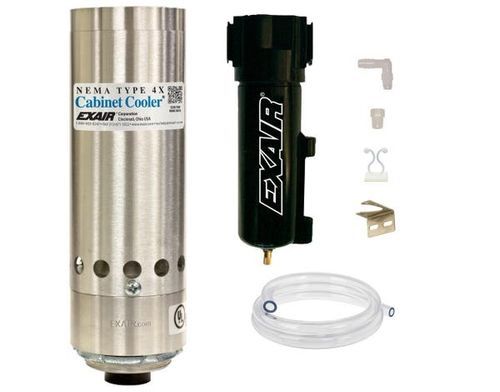

Cabinet Cooler® 系统利用压缩空气和涡流管为电子控制柜提供冷却和清洁吹扫；涡流管可在无活动部件的条件下产生冷气。NEMA 4X (IP66) 型号具有防尘、防油、耐飞溅和耐腐蚀特性，适用于室内/室外环境。NEMA 4X 型冷却器在涡流管和柜体排气处设置低压释放阀，冷却器停止工作时该阀关闭以保持机箱完整性。连续运行系统包含 Cabinet Cooler、冷气分配套件和 5 微米自动排水过滤器。所有设备均为 UL 列名并符合 CE 要求。

适用场景

• 可编程控制器（PLC）
• 线控柜
• 电机控制中心
• 继电器面板
• 数控/计算机数控系统（NC/CNC）
• 模块化控制中心
• 闭路电视摄像头（CCTV）
• 计算机机柜
• 激光腔体冷却
• 电子秤

主要特性

• 不锈钢耐腐蚀结构，适用于严苛或需冲洗的环境
• 紧凑设计；可安装于标准电气敲孔处
• 冷却能力范围 275 Btu/h（80 W）至 5,600 Btu/h（1,641 W）
• 无活动部件—降低维护需求
• 可选冷却消声器以降低噪声
• 提供恒温器+电磁阀或电子温控 ETC™ 选项以控制压缩空气使用
• 在吹扫同时保持 NEMA 4X 机箱完整性
• 标配 5 µm 自动排水滤器；若压缩空气中含油，建议使用合并过滤器（油雾去除）

型号 - NEMA 4X (IP66) Cabinet Cooler 系列 - 303 型不锈钢，连续运行
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1,000 Btu/h (293 W)
4725SS | 1,700 Btu/h (498 W)
4730SS | 2,000 Btu/h (586 W)
4740SS | 2,800 Btu/h (821 W)
4750SS | 3,400 Btu/h (997 W)
4760SS | 4,000 Btu/h (1,171 W)
4770SS | 4,800 Btu/h (1,406 W)
4780SS | 5,600 Btu/h (1,641 W)

型号 - NEMA 4X (IP66) Cabinet Cooler 系列 - 316 型不锈钢，连续运行
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1,000 Btu/h (293 W)
4725SS-316 | 1,700 Btu/h (498 W)
4730SS-316 | 2,000 Btu/h (586 W)
4740SS-316 | 2,800 Btu/h (821 W)
4750SS-316 | 3,400 Btu/h (997 W)
4760SS-316 | 4,000 Btu/h (1,171 W)
4770SS-316 | 4,800 Btu/h (1,406 W)
4780SS-316 | 5,600 Btu/h (1,641 W)

性能（NEMA 4X Type 303/316 不锈钢，连续运行）
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1,000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1,700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2,000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2,800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3,400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4,000 Btu/h | 1,171 W | 84 dBA
4770SS, 4770SS-316 | 4,800 Btu/h | 1,406 W | 84 dBA
4780SS, 4780SS-316 | 5,600 Btu/h | 1,641 W | 85 dBA
*配备可选冷却消声器时。冷却能力基于 100 PSIG（6.9 BAR）供气压力。

其他技术信息

• 工作原理：压缩空气进入 Cabinet Cooler® 的涡流管，被分离为热流和冷流。热气通过涡流管排气（含消音）排入大气，冷气经分配套件进入机柜，完成冷却与吹扫而不允许外部空气进入机柜。
• 过滤：系统标配 5 µm 自动排水水尘过滤器。如压缩空气中含油，建议增加合并过滤器以去除油雾。
• 冷气分配套件：包含柔性乙烯基软管、接头及背胶夹，用于将冷气引导至循环或热点处。
• 湿度：在连续运行情况下，封闭机柜内相对湿度可稳定在约 45%，不会产生结露。
• 入口气温与性能：在 100 PSIG（6.9 BAR）供气下，系统可提供约 54°F（30°C）的温降。入口气温升高或供气压力降低会减小冷却能力。
• 安装：通过钻孔或标准电气敲孔安装。NEMA 4 和 4X 单元须垂直安装；空间受限时可选侧装套件，且可维持 NEMA 评级。
• 控制：带有恒温器与电磁阀的控制系统（出厂恒温器设定为 95°F / 35°C）或 ETC™ 电子温控，可实现可调且精确的内部温度控制。

技术规格

• NEMA 等级：NEMA 4X (IP66) — 防尘、防油、耐飞溅、耐腐蚀，室内/室外使用。
• 构造材料：Type 303 与 Type 316 不锈钢可选。
• 冷却能力：根据型号，275 Btu/h (80 W) 至 5,600 Btu/h (1,641 W)。
• 冷气来源：涡流管（无活动部件）。
• 典型温差：涡流管可达到约 16°F（约 9°C）；在 100 PSIG 供气时典型温降约 54°F（30°C）。
• 包含（连续工作系统）：Cabinet Cooler®、冷气分配套件及 5 µm 自动排水过滤器。
• 认证：UL 列名及 CE 合规。
• 页面示例 SKU：P4708SS（可配置选项：BTU/hr、solenoid/ETC 升级、电压、材质、高温或 NHP、涡流容量、进气口、过滤器）。
