侧挂式电柜空调 Model 4730

紧凑型用于电脑室工业

概述
NEMA 4 (IP66) Cabinet Cooler® 系统为室内/室外工业环境中的电气和电子设备柜提供防尘、防油和防溅冷却与正压净化。连续运行型号通过压缩空气驱动的涡流管提供恒定冷却。系统包含水污分离器和冷气分配组件，便于定向送风。

工作原理
压缩空气进入涡流管驱动的 Cabinet Cooler®，分离为冷气和热气两股。冷气通过分配组件进入机柜，热气经消音或排气口排出至大气。系统维持轻微正压，防止污染空气进入机柜。

应用

• 可编程控制器（PLC）
• 生产线控制柜
• 电机控制中心（MCC）
• 继电器面板
• 数控（NC/CNC）系统
• 模块化控制中心
• 监控摄像机外壳（CCTV）
• 计算机机柜
• 激光设备外壳
• 电子秤

优点

• 安装成本低，维护量小
• 结构紧凑，无运动部件
• 冷却能力范围 275 至 5,600 Btu/h（80–1,641 W）
• 运行安静，可选消声器
• 可通过标准电缆孔快速安装
• 低压泄放阀可保持 NEMA 4（IP66）完整性
• 无 CFC，采用无制冷剂冷却
• 稳定机柜温湿度，降低结露风险
• 消除机柜内风扇和过滤器
• 支持冲洗洗涤（washdown）防护

型号 / 容量（连续运行系列 4704–4780）
型号 — Btu/h (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1,000 (293)
4725 — 1,700 (498)
4730 — 2,000 (586)
4740 — 2,800 (821)
4750 — 3,400 (997)
4760 — 4,000 (1,171)
4770 — 4,800 (1,406)
4780 — 5,600 (1,641)

性能（部分数据）
型号 — Btu/h — Watts — 声级 (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1,000 — 293 — 73
4725 — 1,700 — 498 — 80
4730 — 2,000 — 586 — 80
4740 — 2,800 — 821 — 82
4750 — 3,400 — 997 — 84
4760 — 4,000 — 1,171 — 84
4770 — 4,800 — 1,406 — 84
4780 — 5,600 — 1,641 — 85
*安装可选冷消声器时测得。冷却能力以 100 PSIG（6.9 BAR）供气压力测定。

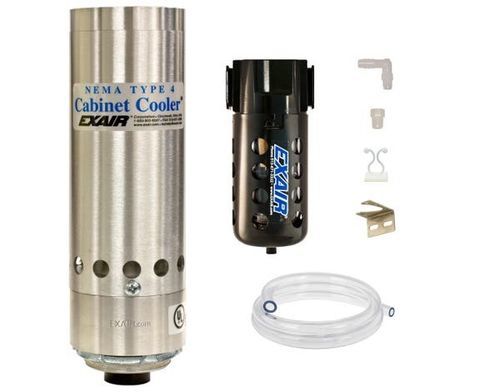

包含组件与型号变体

• 连续运行系统（4704–4780）：冷却器、水污分离器、冷气分配组件。
• 恒温控制系统（4804–4880）：含冷却器、电磁阀和恒温器（出厂设定 95°F / 35°C）。
• ETC（电子温度控制）升级：数字 ETC，带 LED 显示；可随系统配置或单独提供。
• 高温型号：适用于环境温度 125°F–200°F（52°C–93°C）。
• NHP（非危险气体净化）型号：为极脏或多尘环境提供连续阳压净化。
• 双系统：用于更高冷却需求的并联配置（##50–##80 型号）。

过滤、分配及其他细节

• 标准过滤：5 微米自动排水水污分离器，防止冷凝水和颗粒进入机柜。
• 冷气分配套件：管路、粘贴夹和接头，用于将冷气定向至热点。
• 湿度：在机柜密封情况下，相对湿度可稳定在约 45%，避免内部结露。
• 温差性能：在 100 PSIG 供气下约降低 54°F（30°C）；涡流产生的冷气通常比环境压缩空气低约 16°F（-9°C）。
• 材料：铝制外壳，303 不锈钢涡流管。
• 安装：可通过钻孔或标准电缆孔（1-1/2 NPS）安装；可选侧装套件以保持 NEMA 等级。
• 认证：UL Listed，符合 CE；适用时 CSA 认证。

技术规格

• 系列名称：NEMA 4 Cabinet Cooler® Systems
• 冷却范围：275–5,600 Btu/h（80–1,641 W）
• 运行模式：连续、恒温控制、ETC、高温、NHP、双机
• 过滤器：5 微米自动排水（标准）
• 冷气分配：含套件
• 安装：标准电缆孔（1-1/2 NPS）或钻孔；侧装选项
• 材料：铝制机身；303 不锈钢涡流管
• 温差：100 PSIG 条件下约 54°F（30°C）
• 声级：依型号不同（约 59–85 dBA）
• 额定供气压：100 PSIG（6.9 BAR）
• 典型应用：控制电子设备（PLC、MCC、CNC、CCTV 等）机柜与面板冷却
