立式电柜空调 NHP48 series紧凑型工业室外用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 立式
- 类型
- 紧凑型
- 应用
- 工业
- 其他特性
- 室外用, 节能, 防尘
- 制冷功率
最少: 80 W
(272.97 BTU/h)最多: 1,641 W
(5,599.32 BTU/h)- 声级
最少: 59 dB
最多: 85 dB
产品介绍
概述
NHP（非危险清扫）NEMA 4 Cabinet Cooler® 系统在电气外壳内部保持轻微正压，防止污染物通过小缝隙进入。带恒温器控制的型号仅在内部温度接近设定值（出厂设定95°F / 35°C）时启用冷却，从而节省压缩空气。Cabinet Cooler 使用涡旋管（vortex tube）由压缩空气产生冷气，无活动部件，通过标准电气敲孔快速安装。NEMA 4（IP66）型号防尘、防油、抗飞溅，适用于室内/室外环境。
适用场合
优势
型号（NEMA 4 非危险清扫，恒温器控制 — 120V）
型号 — Btu/hr（瓦特）
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1,000 (293)
NHP4825 — 1,700 (498)
NHP4830 — 2,000 (586)
NHP4840 — 2,800 (821)
NHP4850 — 3,400 (997)
NHP4860 — 4,000 (1,171)
NHP4870 — 4,800 (1,406)
NHP4880 — 5,600 (1,641)
型号（NEMA 4 非危险清扫，恒温器控制 — 240V）
型号 — Btu/hr（瓦特）
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1,000 (293)
NHP4825-240 — 1,700 (498)
NHP4830-240 — 2,000 (586)
NHP4840-240 — 2,800 (821)
NHP4850-240 — 3,400 (997)
NHP4860-240 — 4,000 (1,171)
NHP4870-240 — 4,800 (1,406)
NHP4880-240 — 5,600 (1,641)
性能（节选）
节选性能（供气 100 PSIG / 6.9 BAR）:
型号 — Btu/hr — 瓦特 — 声级 (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1,000 — 293 — 73
NHP4825 / NHP4825-240 — 1,700 — 498 — 80
NHP4830 / NHP4830-240 — 2,000 — 586 — 80
NHP4840 / NHP4840-240 — 2,800 — 821 — 82
NHP4850 / NHP4850-240 — 3,400 — 997 — 84
NHP4860 / NHP4860-240 — 4,000 — 1,171 — 84
NHP4870 / NHP4870-240 — 4,800 — 1,406 — 84
NHP4880 / NHP4880-240 — 5,600 — 1,641 — 85
*带可选冷音器时。
附件
侧装套件用于在顶部空间受限时将冷却器安装在机箱侧面。NEMA 4 与 4X 侧装套件可保持机箱等级，并可安装于标准 1-1/2 NPS 敲孔。NEMA 12 的侧装套件为铝制；NEMA 4 和 4X 为 303 或 316 型不锈钢。
工作原理
压缩空气进入 Cabinet Cooler 内的涡旋管，分离为热流与冷流。冷空气通过冷气分配套件送入控制柜；热空气被消声并排出。位移的热空气上升并以轻微正压排出大气，从而防止外部空气进入控制面板。
其他产品信息

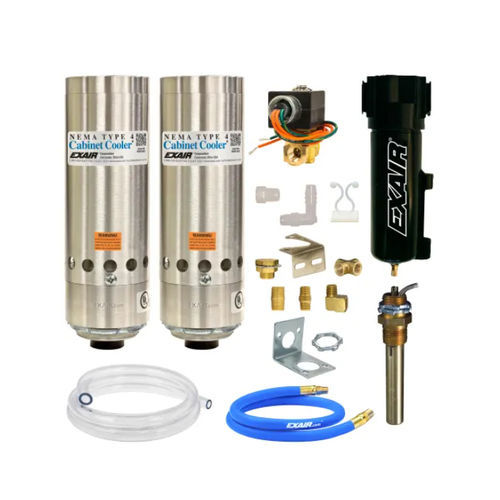

恒温器控制系统包括冷却器、电磁阀、恒温器（出厂设定95°F / 35°C，可调）、滤水分离器和冷气分配套件。连续运行系统包括冷却器、滤水分离器和分配套件。提供电子温度控制（ETC）单元以实现精确的数字温度控制和内部温度反馈显示。Cabinet Cooler 系统包括 5 微米自动排水水和杂质过滤器；若压缩空气含油，建议使用聚结（coalescing）过滤器。
技术规格
NHP（非危险清扫）NEMA 4 Cabinet Cooler® 系统在电气外壳内部保持轻微正压，防止污染物通过小缝隙进入。带恒温器控制的型号仅在内部温度接近设定值（出厂设定95°F / 35°C）时启用冷却，从而节省压缩空气。Cabinet Cooler 使用涡旋管（vortex tube）由压缩空气产生冷气，无活动部件，通过标准电气敲孔快速安装。NEMA 4（IP66）型号防尘、防油、抗飞溅，适用于室内/室外环境。
适用场合
- 可编程控制器
- 生产线控制柜
- 电机控制中心
- 继电器面板
- 数控（NC/CNC）系统
- 模块化控制中心
- CCTV 摄像机
- 计算机机柜
- 激光器外壳
- 电子称
优势
- 初期成本低，安装简便
- 结构紧凑，可安装于标准电气敲孔
- 冷却能力 275 至 5,600 Btu/hr（80 至 1,641 W）
- 恒温器控制可降低气耗
- 运行安静 — 无旋转部件
- 保持 NEMA 4（IP66）外壳完整性
- 稳定内部温湿度
- 无 CFC；无活动部件 — 维护量小
- 防止误跳闸和因过热导致的故障
- 无需机房空调、风扇和过滤器
- 提供冲洗（washdown）防护
型号（NEMA 4 非危险清扫，恒温器控制 — 120V）
型号 — Btu/hr（瓦特）
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1,000 (293)
NHP4825 — 1,700 (498)
NHP4830 — 2,000 (586)
NHP4840 — 2,800 (821)
NHP4850 — 3,400 (997)
NHP4860 — 4,000 (1,171)
NHP4870 — 4,800 (1,406)
NHP4880 — 5,600 (1,641)
型号（NEMA 4 非危险清扫，恒温器控制 — 240V）
型号 — Btu/hr（瓦特）
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1,000 (293)
NHP4825-240 — 1,700 (498)
NHP4830-240 — 2,000 (586)
NHP4840-240 — 2,800 (821)
NHP4850-240 — 3,400 (997)
NHP4860-240 — 4,000 (1,171)
NHP4870-240 — 4,800 (1,406)
NHP4880-240 — 5,600 (1,641)
性能（节选）
节选性能（供气 100 PSIG / 6.9 BAR）:
型号 — Btu/hr — 瓦特 — 声级 (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1,000 — 293 — 73
NHP4825 / NHP4825-240 — 1,700 — 498 — 80
NHP4830 / NHP4830-240 — 2,000 — 586 — 80
NHP4840 / NHP4840-240 — 2,800 — 821 — 82
NHP4850 / NHP4850-240 — 3,400 — 997 — 84
NHP4860 / NHP4860-240 — 4,000 — 1,171 — 84
NHP4870 / NHP4870-240 — 4,800 — 1,406 — 84
NHP4880 / NHP4880-240 — 5,600 — 1,641 — 85
*带可选冷音器时。
附件
侧装套件用于在顶部空间受限时将冷却器安装在机箱侧面。NEMA 4 与 4X 侧装套件可保持机箱等级，并可安装于标准 1-1/2 NPS 敲孔。NEMA 12 的侧装套件为铝制；NEMA 4 和 4X 为 303 或 316 型不锈钢。
工作原理
压缩空气进入 Cabinet Cooler 内的涡旋管，分离为热流与冷流。冷空气通过冷气分配套件送入控制柜；热空气被消声并排出。位移的热空气上升并以轻微正压排出大气，从而防止外部空气进入控制面板。
其他产品信息
恒温器控制系统包括冷却器、电磁阀、恒温器（出厂设定95°F / 35°C，可调）、滤水分离器和冷气分配套件。连续运行系统包括冷却器、滤水分离器和分配套件。提供电子温度控制（ETC）单元以实现精确的数字温度控制和内部温度反馈显示。Cabinet Cooler 系统包括 5 微米自动排水水和杂质过滤器；若压缩空气含油，建议使用聚结（coalescing）过滤器。
技术规格
- 系列：NHP (Non-Hazardous Purge) — NEMA 4 (IP66)
- 冷却能力：275 至 5,600 Btu/hr（80 至 1,641 瓦特）
- 恒温器：出厂设定 95°F (35°C)，可调
- 典型温降：在 100 PSIG (6.9 BAR) 供气下约低 54°F (30°C)
- 声级：约 59–85 dBA，视型号和选项而定
- 结构：铝制冷却器本体，渦管为不锈钢
- 过滤：含 5 微米自动排水水/杂质过滤器；若有油分建议使用聚结过滤器
- 控制：多电压电磁阀；可选 ETC 数字控制
- 安装：通过标准敲孔安装；可选侧装套件
- 无活动部件（渦管）— 免维护
- 认证：UL Listed 与 CE 符合
- 提供持续正压清扫以防止污染物进入
