侧挂式电柜空调 HT4350 series

立式紧凑型工业

概述
NEMA 12 高温 Cabinet Cooler® 系统，带恒温器控制，适用于环境温度 125°F 至 200°F（52°C 至 93°C）。恒温器控制系统包含工厂预设为 95°F（35°C）的可调恒温器，仅在内部温度接近设定值时启动冷却。EXAIR Cabinet Cooler® 采用渦流管（vortex tube）从压缩空气产生冷气，无运动部件。结构紧凑，可通过标准电气敲孔快速安装。所有机型均获得 UL 认证并符合 CE 要求。

应用

• 可编程控制器
• 线控配电柜
• 电机控制中心
• 继电器面板
• NC/CNC 系统
• 模块化控制中心
• CCTV 摄像头
• 计算机机柜
• 冷却激光外壳
• 电子称重设备

优点

• 可在最高 200°F 环境温度下工作
• 低成本解决方案
• 体积小巧
• 冷却能力最高达 5,600 Btu/hr（1,641 瓦）
• 运行安静（可选冷消声器）
• 通过标准电气敲孔可快速安装
• 保持 NEMA 12 完整性（IP54）
• 稳定机柜温度和湿度
• 不含 CFC
• 无运动部件 — 免维护
• 无需室内空气进气 — 消除风扇和过滤器
• 防止误跳和热损伤
• 减少产能损失和电路漂移
• 保护电子设备免受灰尘和污垢侵害

型号 — NEMA 12 (IP54) 高温 Cabinet Cooler® 系统，恒温器控制

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

型号 — NEMA 4 (IP66) 高温 Cabinet Cooler® 系统，恒温器控制（240V）

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

型号 — NEMA 4 (IP66) 高温 Cabinet Cooler® 系统，恒温器控制（24VDC）

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

性能（带恒温器的 NEMA 12 HT Cabinet Cooler）

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

工作原理
压缩空气进入由渦流管驱动的 Cabinet Cooler®，被分为热气流（经消声排气排出）和冷气流（经冷气分配套件送入机柜）。被置换的热气从机柜中排出，产生轻微正压，既实现冷却又完成清洁排气，而不会让外界空气进入控制面板。

其他注意事项

• 过滤：系统包含 5 微米自动排水水污过滤器；如存在油，应使用聚结（去油）过滤器。
• 冷气分配套件：含柔性乙烯管、接头和粘贴夹，用于将冷气引到热点。
• 湿度：对于正确密封的连续运行机型，机柜内部相对湿度约稳定在 45%；正确安装无内部结露。
• 入口空气温度：在 100 PSIG（6.9 BAR）供气下，冷气温度约比供气温度低 54°F（30°C）；入口温度升高或供气压力降低会降低冷却能力。
• 安装：通过标准电气敲孔（1-1/2 NPS）安装。NEMA 12 可顶装或侧装；NEMA 4/4X 必须垂直安装，除非使用经批准的侧装套件。
• 电磁阀与恒温器：恒温器控制系统包含电磁阀与工厂设定为 95°F（35°C）的恒温器，通常内部控制 ±2°F（1°C）。电磁阀有多种电压选项，UL/CSA 认证。
• 电子温度控制（ETC）：可选数字 ETC 提供 LED 显示与热电偶反馈，实现精确的内部温度监测。

技术规格

• 系列名：NEMA 12 HT Cabinet Cooler® Systems（恒温器控制）
• NEMA 等级：NEMA 12 (IP54) — 防尘防油（亦有 NEMA 4 / 4X 型号可选）
• 环境工作温度范围（高温型）：125°F 至 200°F（52°C 至 93°C）
• 恒温器：可调，出厂设定 95°F（35°C），典型控制 ±2°F（1°C）
• 冷却能力：依据型号 1,000 至 5,600 Btu/hr（293 至 1,641 Watts）
• 冷气温度降幅：在 100 PSIG（6.9 BAR）供气下约下降 54°F（30°C）
• 声级（可选冷消声器时）：约 73–79 dBA，视型号而定
• 过滤：包含 5 微米自动排水过滤器；如有油存在建议使用聚结过滤器
• 结构：基于渦流管，无运动部件 — 免维护
• 认证：UL Listed，CE 合规

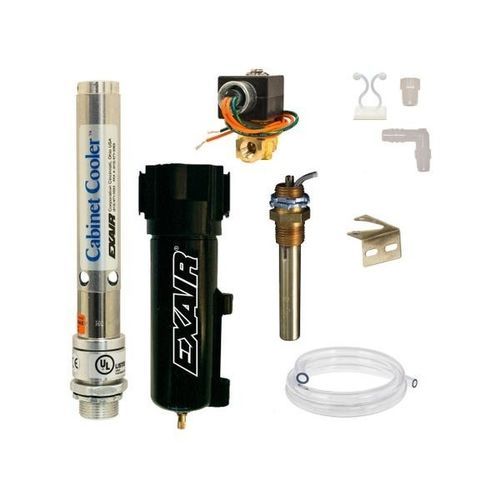

• 包含：冷却器、恒温器、电磁阀、过滤分离器和冷气分配套件（适用于带恒温器系统）
