立式电柜空调 4840 series

紧凑型用于电脑室工业

描述 NEMA 4 (IP66) 温控系统在机柜内部温度接近设定值时才激活 Cabinet Cooler®，实现机柜的高效冷却与吹扫。该系统采用涡旋管将压缩空气转换为无运动部件的冷气，配备 5 微米自动排水的水/污物过滤分离器和冷气分配套件，可将冷气引导至循环区域或局部热区。设备具备 UL 认证并符合 CE 要求。

应用

• 可编程控制器
• 生产线控制柜
• 电机控制中心
• 继电器面板
• 数控/伺服系统 (NC/CNC)
• 模块化控制中心
• CCTV 摄像机
• 计算机机柜
• 冷却激光外壳
• 电子秤

优点

• 成本低
• 结构紧凑
• 冷却能力高达 5,600 Btu/hr (1,641 W)
• 运行安静
• 安装快速（通过标准电气敲孔安装）
• 保持 NEMA 4 完整性 (IP66)
• 无 CFC、无活动部件（免维护）
• 稳定机柜内部温度和湿度
• 消除会吸入受污染空气的风扇和过滤器

型号（温控） - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

型号（温控） - 240V 变体
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

型号（温控） - 24VDC 变体
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

性能（摘要）
型号组 | Btu/hr. | Watts | 声级 (dBA)
4804（及变体） | 275 | 80 | 59*
4808（及变体） | 550 | 162 | 67*
4815（及变体） | 1,000 | 293 | 73
4825（及变体） | 1,700 | 498 | 80
4830（及变体） | 2,000 | 586 | 80
4840（及变体） | 2,800 | 821 | 82
4850（及变体） | 3,400 | 997 | 84
4860（及变体） | 4,000 | 1,171 | 84
4870（及变体） | 4,800 | 1,406 | 84
4880（及变体） | 5,600 | 1,641 | 85
*安装可选冷消声器时。冷却能力以 100 PSIG (6.9 BAR) 供气压力测量。

工作原理 压缩空气进入由涡旋管驱动的 Cabinet Cooler®，被分离为热流和冷流。热空气被消声并排出；冷空气通过冷气分配套件引入机柜。被替换的热空气通过机柜排气排出，实现冷却和吹扫，同时不将外部空气吸入面板内部。

其他细节

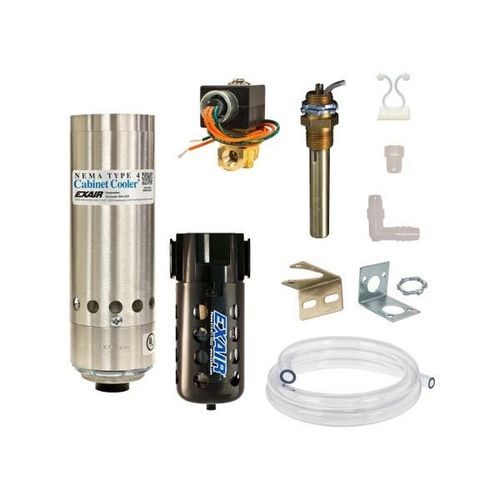

• 包含：冷却器、电磁阀和温控器（用于温控系统）、5 微米自动排水水/污物过滤分离器以及冷气分配套件。
• 温控器：出厂设置为 95°F (35°C)，通常在机柜内保持 ±2°F (1°C)。
• 材质：铝制机身；涡旋管为 303 不锈钢（NEMA 4 单元）。NEMA 4X 变体采用不锈钢，适用于腐蚀性环境。
• 安装：通过钻孔或标准电气 knockout 安装；如需保持 NEMA 等级，可使用侧装套件。
• 冷却性能：在 80 PSIG (5.5 BAR) 供气情况下，供气与冷气温差约为 54°F (30°C)；入口温度升高或入口压力降低会降低冷却能力。
• 过滤：标准为 5 微米自动排水水 & 污物过滤器；若压缩空气中含有油，应添加合并（油去除）过滤器。
• 冷气分配套件：乙烯基管、夹子和接头，用于将冷气引导至循环或热点。
• ETC（电子温度控制）：可选的数字 ETC 提供精确控制、内部温度 LED 显示，并在超出设定点时激活电磁阀。ETC 单元符合 RoHS 和 CE。

特性 / 技术规格

• 系列名称：NEMA 4 Cabinet Cooler® Systems（温控）
• 制造商 / 品牌：EXAIR
• 示例机型系列：4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880（及 -240, -24VDC, -ETC 变体）
• 冷却能力范围：275 至 5,600 Btu/hr (80 至 1,641 W)
• 典型噪声级别：59–85 dBA，视型号和选项而定（冷消声器可降低部分噪声）
• 出厂设定温控点：95°F (35°C)；典型控制精度 ±2°F (1°C)
• 公称容量参考供气压力：100 PSIG (6.9 BAR)；80 PSIG (5.5 BAR) 时典型温降约 54°F (30°C)
• 标准过滤：5 微米自动排水水 & 污物过滤分离器
• 材质：铝制外壳；涡旋管为 303 不锈钢；4X 变体使用适用于腐蚀环境的不锈钢
• 认证 / 合规：UL Listed 与 CE compliant
• 包含冷气分配套件（管材、夹子、接头）
• 安装：标准电气 knockout 或钻孔；有侧装套件以保持 NEMA 等级
• ETC 选项：带内部热电偶、LED 显示及按键设定的数字 ETC；ETC 变体可用于改装或作为整合配置提供
