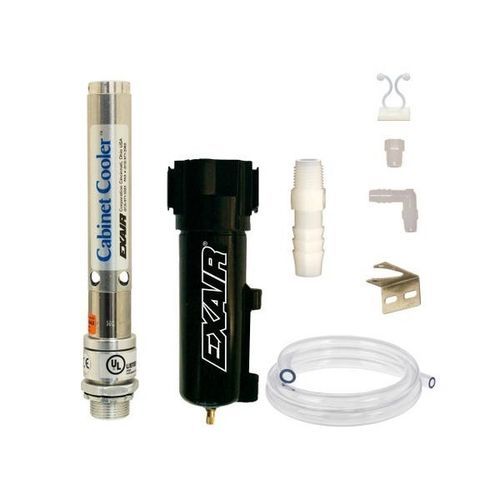

侧挂式电柜空调 HT42 series

立式紧凑型用于电脑室

概述
EXAIR 的 NEMA 12（IP54）高温配电柜冷却系统，适用于环境温度 125°F 至 200°F（52°C 至 93°C）的连续运行。系统采用涡流管技术，从压缩空气产生冷气且无运动部件。连续运行型号含 5 µm 自动排水水‑尘分离器和冷气分配套件，可实现定向冷却和机柜吹扫。

适用场景

• 可编程控制器（PLC）
• 产线控制柜
• 电机控制中心
• 继电器面板
• 数控/NC 系统
• 模块化控制中心
• CCTV 摄像机外壳
• 计算机及电子设备机柜
• 激光器外壳冷却
• 工业电子秤

优点

• 可在高达 200°F（93°C）环境温度下工作
• 采购与运行成本低
• 体积小，能通过标准电气冲孔快速安装
• 冷却能力高达 5,600 Btu/h（1,641 W）
• 运行安静；可选隔音器进一步降低噪音
• 保持 NEMA 12 密封性（IP54），防尘防油
• 产生微正压以吹扫污染物
• 无 CFC，无需机柜内风扇或滤网
• 无运动部件 — 维护量低
• 减少误跳闸和因过热导致的损坏

型号（NEMA 12 高温配电柜冷却系统，连续运行）
HT4215 | 1,000 Btu/h（293 W）
HT4225 | 1,700 Btu/h（498 W）
HT4230 | 2,000 Btu/h（586 W）
HT4240 | 2,800 Btu/h（821 W）
HT4250 | 3,400 Btu/h（997 W）
HT4260 | 4,000 Btu/h（1,171 W）
HT4270 | 4,800 Btu/h（1,406 W）
HT4280 | 5,600 Btu/h（1,641 W）

性能（100 PSIG 时的冷量与声级）
冷却能力以供气压力 100 PSIG（6.9 BAR）时计算。声级在 1 m 处测量，标注值为安装可选冷气消音器时的数值。

• HT4215 — 1,000 Btu/h（293 W）— 73 dBA*
• HT4225 — 1,700 Btu/h（498 W）— 74 dBA*
• HT4230 — 2,000 Btu/h（586 W）— 74 dBA*
• HT4240 — 2,800 Btu/h（821 W）— 78 dBA*
• HT4250 — 3,400 Btu/h（997 W）— 75 dBA*
• HT4260 — 4,000 Btu/h（1,171 W）— 77 dBA*
• HT4270 — 4,800 Btu/h（1,406 W）— 77 dBA*
• HT4280 — 5,600 Btu/h（1,641 W）— 79 dBA*

工作原理
压缩空气进入由涡流管驱动的 Cabinet Cooler，分为热气和冷气两股。热气排出并消音；冷气通过分配套件送入机柜内部。装置维持微正压以吹扫污染物，防止外部空气进入。

其他注意事项

• 过滤：连续系统包含 5 µm 自动排水水‑尘分离器。如压缩空气中含油，建议加装聚结/除油滤芯。
• 冷气分配套件：柔性管、接头及固定夹，可将冷气导向机柜内部或特定热点。
• 湿度：连续运行单元在密封机柜内可将相对湿度稳定在约 45%，防止冷凝。
• 入口气温：在 100 PSIG 时相对于供气温度约降 54°F（30°C）；入口温度升高或气压降低会降低冷却能力。
• 安装：NEMA 12（IP54）单元可通过标准开孔自顶或侧安装；顶空间受限时可使用侧装套件。
• 控制：连续型号包含滤器和分配套件。恒温控制型号和 ETC（电子温控）型号（单独型号）包含电磁阀与数字温控。
• 安全与合规：所有 Cabinet Cooler 均为 UL Listed 并符合 CE 要求。

技术规格

• Brand: EXAIR
• 系列：NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• 环境温度等级：125°F 至 200°F（52°C 至 93°C）
• 冷却能力范围：1,000 至 5,600 Btu/h（293 至 1,641 W）
• 典型温差（相对于供气）：约 54°F（30°C）@100 PSIG（6.9 BAR）
• 结构：材料随型号不同；NEMA 12 提供防尘防油保护（IP54）
• 包含（连续型号）：5 µm 水‑尘分离器与冷气分配套件
• 无运动部件（涡流管技术）
• UL Listed 且符合 CE
• 页面显示型号/货号：PHT4208（可配置的产品变体可用）
• 冷却能力以 100 PSIG 为准；声级随型号而异，可通过可选消音器降低
