侧挂式电柜空调 Model 4215紧凑型工业防尘
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 侧挂式
- 类型
- 紧凑型
- 应用
- 工业
- 其他特性
- 防尘
- 制冷功率
最少: 0.08 W
(0.27 BTU/h)最多: 1.64 W
(5.6 BTU/h)- 声级
73 dB
产品介绍
概述
NEMA 12 (IP54) 连续运行 Cabinet Cooler® 系统为电子控制柜提供防尘防油的冷却和正压吹扫。针对工业控制环境设计，系统利用漩涡管（vortex tube）从压缩空气产生冷气，无活动部件。连续运行系统包含 Cabinet Cooler、冷气分配套件和 5 μm 自动排水过滤器。所有 Cabinet Cooler 均为 UL 认证并符合 CE 要求。
应用
优势
系统包含

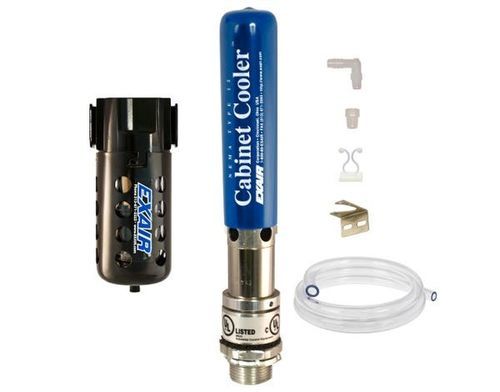

连续运行系统包括：Cabinet Cooler、冷气分配套件和 5 μm 自动排水过滤器。恒温器控制系统另外包含电磁阀、恒温器和过滤分离器。ETC (Electronic Temperature Control) 系统提供数字控制、LED 显示和内部温度反馈。
工作原理
压缩空气进入漩涡管驱动的 Cabinet Cooler 并分离为热气和冷气流。热气通过漩涡管排出；冷气经冷气分配套件送入控制柜。内部保持轻微正压，防止外界空气和污染物进入面板。
过滤与冷气分配
系统包含 5 μm 自动排水水尘过滤器，以保护电子设备免受压缩空气中的水和灰尘影响。如压缩空气中含油，建议加装聚结（油去除）过滤器。冷气分配套件含柔性管、粘贴夹和接头，用于将冷气引导循环或定向到热点。
ETC、电磁阀与恒温器
ETC (Electronic Temperature Control) 提供精确温度控制，带 LED 读数和热电偶检测。恒温器控制系统使用电磁阀和工厂设定为 95°F / 35°C 的恒温器，以限制压缩空气使用量。电磁阀电压有多种选择。ETC 单元符合 RoHS 与 CE 标准。
环境与安装
NEMA 12 (IP54) 系统适用于无液体或腐蚀性物质的一般工业环境。Cabinet Cooler 可安装在面板顶端或侧面；空间受限时可选侧装套件。（NEMA 4 与 4X 单元有特定安装要求。）
型号 / 冷却能力
Model | Btu/hr. (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1,000 (293)
4225 | 1,700 (498)
4230 | 2,000 (586)
4240 | 2,800 (821)
4250 | 3,400 (997)
4260 | 4,000 (1,171)
4270 | 4,800 (1,406)
4280 | 5,600 (1,641)
性能（部分）
Model | Btu/hr. | Watts | 声级 dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1,000 | 293 | 73*
4225 | 1,700 | 498 | 74*
4230 | 2,000 | 586 | 74*
4240 | 2,800 | 821 | 78*
4250 | 3,400 | 997 | 75*
4260 | 4,000 | 1,171 | 77*
4270 | 4,800 | 1,406 | 77*
4280 | 5,600 | 1,641 | 79*
*已安装可选冷气消音器时测得。冷却能力基于 100 PSIG (6.9 BAR) 供气压力。
其他注意事项
技术特性 / 规格
NEMA 12 (IP54) 连续运行 Cabinet Cooler® 系统为电子控制柜提供防尘防油的冷却和正压吹扫。针对工业控制环境设计，系统利用漩涡管（vortex tube）从压缩空气产生冷气，无活动部件。连续运行系统包含 Cabinet Cooler、冷气分配套件和 5 μm 自动排水过滤器。所有 Cabinet Cooler 均为 UL 认证并符合 CE 要求。
应用
- 可编程控制器
- 线路控制柜
- 电机控制中心
- 继电器面板
- 数控/伺服系统 (NC/CNC)
- 模块化控制中心
- CCTV 摄像头
- 计算机机柜
- 激光外壳冷却
- 电子秤
优势
- 紧凑且成本低的解决方案
- 冷却能力高达 5,600 Btu/hr (1,641 W)
- 运行安静
- 通过标准电气敲孔快速安装
- 保持机柜 NEMA 12 (IP54) 完整性
- 稳定内部温度和湿度
- 无 CFC，无活动部件
- 减少误跳闸和热损伤
- 消除外置风扇和过滤器
系统包含
连续运行系统包括：Cabinet Cooler、冷气分配套件和 5 μm 自动排水过滤器。恒温器控制系统另外包含电磁阀、恒温器和过滤分离器。ETC (Electronic Temperature Control) 系统提供数字控制、LED 显示和内部温度反馈。
工作原理
压缩空气进入漩涡管驱动的 Cabinet Cooler 并分离为热气和冷气流。热气通过漩涡管排出；冷气经冷气分配套件送入控制柜。内部保持轻微正压，防止外界空气和污染物进入面板。
过滤与冷气分配
系统包含 5 μm 自动排水水尘过滤器，以保护电子设备免受压缩空气中的水和灰尘影响。如压缩空气中含油，建议加装聚结（油去除）过滤器。冷气分配套件含柔性管、粘贴夹和接头，用于将冷气引导循环或定向到热点。
ETC、电磁阀与恒温器
ETC (Electronic Temperature Control) 提供精确温度控制，带 LED 读数和热电偶检测。恒温器控制系统使用电磁阀和工厂设定为 95°F / 35°C 的恒温器，以限制压缩空气使用量。电磁阀电压有多种选择。ETC 单元符合 RoHS 与 CE 标准。
环境与安装
NEMA 12 (IP54) 系统适用于无液体或腐蚀性物质的一般工业环境。Cabinet Cooler 可安装在面板顶端或侧面；空间受限时可选侧装套件。（NEMA 4 与 4X 单元有特定安装要求。）
型号 / 冷却能力
Model | Btu/hr. (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1,000 (293)
4225 | 1,700 (498)
4230 | 2,000 (586)
4240 | 2,800 (821)
4250 | 3,400 (997)
4260 | 4,000 (1,171)
4270 | 4,800 (1,406)
4280 | 5,600 (1,641)
性能（部分）
Model | Btu/hr. | Watts | 声级 dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1,000 | 293 | 73*
4225 | 1,700 | 498 | 74*
4230 | 2,000 | 586 | 74*
4240 | 2,800 | 821 | 78*
4250 | 3,400 | 997 | 75*
4260 | 4,000 | 1,171 | 77*
4270 | 4,800 | 1,406 | 77*
4280 | 5,600 | 1,641 | 79*
*已安装可选冷气消音器时测得。冷却能力基于 100 PSIG (6.9 BAR) 供气压力。
其他注意事项
- 湿度：连续运行 Cabinet Cooler 在机柜密封时可将内部相对湿度稳定在约 45%
- 入口空气温度：在 100 PSIG (6.9 BAR) 时典型温降约 54°F (30°C)；入口温度升高或压力降低会降低冷却能力
- 过滤：含 5 μm 自动排水过滤器；若存在油，建议使用聚结过滤器
技术特性 / 规格
- 品牌：EXAIR
- 系列：NEMA 12 Cabinet Cooler® Systems
- 示例 SKU：P4208
- 页面产品 ID：12583
- NEMA 等级：NEMA 12 (IP54) - 防尘防油
- 运行类型：连续运行（型号 4204–4280）
- 冷却能力范围：275 至 5,600 Btu/hr (80 至 1,641 W)
- 典型冷却差：在 100 PSIG (6.9 BAR) 下约 54°F (30°C)
- 随连续系统附带：Cabinet Cooler、冷气分配套件、5 μm 自动排水过滤器
- ETC：数字控制、LED 显示、Type J 热电偶选项
- 过滤：5 μm 自动；存在油时建议聚结过滤器
- 安装：通过标准电气敲孔 (1-1/2 NPS) 安装；侧装套件可用（NEMA 12 为铝制）
- 认证：UL Listed 与 CE compliant
- 材料：NEMA 12 单元为铝制部件；NEMA 4/4X 在指定时为不锈钢
- 发布容量的供气压力：100 PSIG (6.9 BAR)
