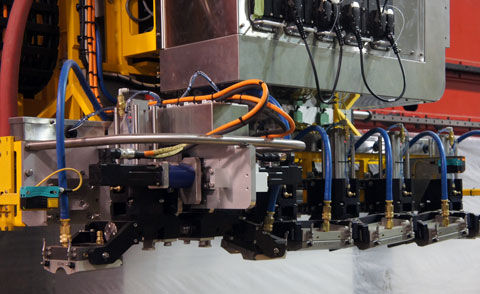

电阻式检测系统 ERW Off-Line

自动化用于无焊管道焊接带

离线ERW管材检测系统使用相控阵PA技术对用于在石油和天然气行业中建造石油国家管状商品OCTG和管线的电阻焊接ERW管材的焊缝和热影响区HAZ进行检测。在焊缝两侧各放置一个PA探头以稳定的波幅进行扫查可以完全覆盖焊缝和热影响区。 对ERW管材生产线上管材的焊缝和热影响区进行严格的质量控制 高质量的EvidentPA探头被集成到我们的全自动离线ERW管材检测系统中可以满足焊缝检测的严格要求及管制管材制造的国际标准。这些自动化系统可以安装在制造过程的任何位置灵活的配置选项为制造商提供了适合他们需求的解决方案。系统对外径从60.3毫米至660.4毫米的ERW管材的焊缝内外表面及热影响区HAZ进行检测。使用专用的焊缝检测系统可以在焊缝中探测到以下典型的缺陷 • 纵向裂纹 • 穿透孔TDH • 热影响区的分层缺陷焊缝两侧距焊缝中线最远25毫米的区域 离线ERW管材自动交钥匙检测解决方案的主要特性 • 相控阵探头以稳定的波幅进行扫查可以完全覆盖焊缝和热影响区 • 自动焊缝跟踪和实时探头定位针对某些配置 • 在检测之前自动探头定位功能使探头与焊缝线对齐 • 降低了对操作人员技能的依赖 • 使用预先设置的探头托架和保存的设置文件轻松快速地完成转换 • 可在同一个系统中将焊缝检测和全管体检测相结合满足所有检测需要
