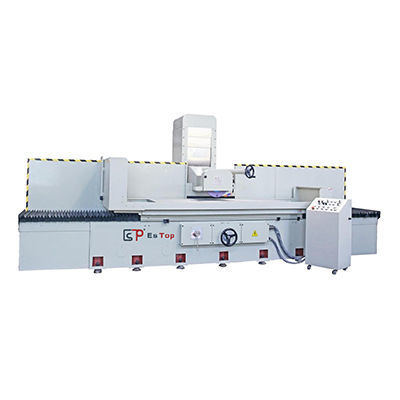

平面磨床 ETD-70150NC用于零件加工用于大型工件立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于零件加工, 用于大型工件
- 结构
- 立柱, 移动立柱, 磁力夹持
- 操控类型
- NC, 自动, 手动
- 轴数
- 3轴
- 其他特性
- 大型, 中等尺寸
- 其他特性
- 精准, 高精度, 高速, 电机传动, 大容量
- 主轴速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- X轴
1,700 mm
(66.93 in)- Y轴
570 mm, 670 mm, 770 mm
(22.44 in, 26.38 in, 30.31 in)- 砂轮直径
350 mm
(14 in)- 机器质量
5,200 kg, 5,500 kg, 5,800 kg
(11,464.04 lb, 12,125.42 lb, 12,786.81 lb)
产品介绍
产品概述
可移动立柱式平面磨床 ETD-70150NC，用于金属加工。配备电磁工作台（1500 x 700 mm），适用于从粗磨到精加工的多种研磨工况。
摘要
该系列为立柱式平面磨床，提供多种横向工作宽度以满足不同生产需求。可移动立柱设计扩展了Y轴行程，在中大型工件加工中保持稳定的研磨精度，适合需要大载荷和多档进给速度的工业车间。
特点
技术参数表
可移动立柱式平面磨床 ETD-70150NC，用于金属加工。配备电磁工作台（1500 x 700 mm），适用于从粗磨到精加工的多种研磨工况。
摘要
该系列为立柱式平面磨床，提供多种横向工作宽度以满足不同生产需求。可移动立柱设计扩展了Y轴行程，在中大型工件加工中保持稳定的研磨精度，适合需要大载荷和多档进给速度的工业车间。
特点
- 底座、立柱与工作台采用高弹性结构，保持高强度与稳定性
- 人体工程学设计，操作手柄集中布置于前方，便于操作
- 控制面板可设置横向移动，调整方便
- 手动与自动进给结合，兼顾精度与加工效率
- 快速移动与高载荷电磁工作台，便于重型工件装夹
技术参数表
- 型号：ETD-70150NC
- 电磁工作台尺寸 (x*y)：1500 x 700 mm
- X轴 左/右 行程：（相关机型）1700 mm
- Y轴 前/后 行程：770 mm
- 砂轮中心到工作台最大距离：560 mm
- 工作台最大承载能力：2500 kg
- 工作台T型槽规格：18 x 3 mm
- 工作台进给速度：5–30 m/min
- 前后手轮进给刻度：0.02/5 mm
- 前后自动进给：0.1–8 mm
- 前后快速移动速度 (50Hz/60Hz)：990 / 1190 m/min
- 砂轮最大尺寸：Φ350 x 127 x 20–50 mm
- 砂轮转速 (50Hz/60Hz)：1450 / 1740 RPM
- Z轴手轮进给刻度：0.005 / 0.2 mm
- Z轴上下快速移动速度：23 m/min
- 主轴电机：15 x 4 (HP*P)
- Z轴电机：1/4 x 6 W
- 液压电机：7.5 x 6 (HP*P)
- 冷却电机：90 W
- 前后伺服（Y轴电机）：1/4 x 6 W
- 机床尺寸 (L x W x H)：4320 x 2600 x 2150 mm
- 整机参考重量 (ETD-70150)：≈5800 kg
