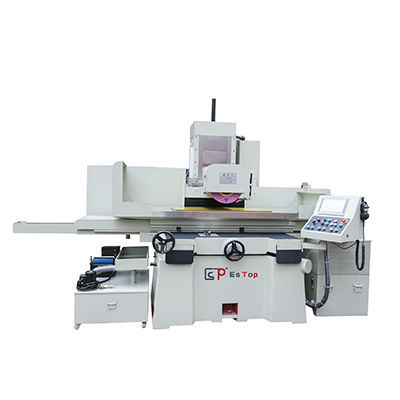

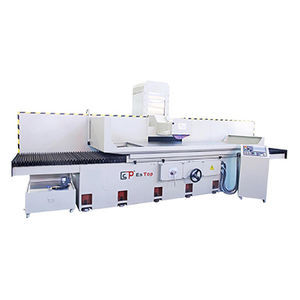

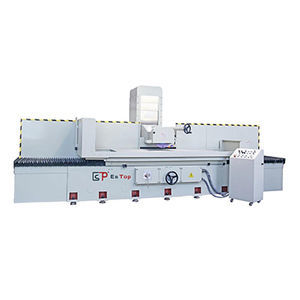

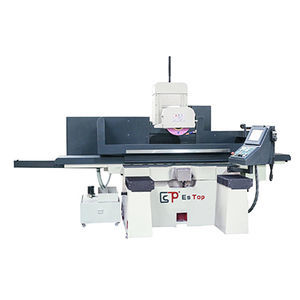

卧式圆盘磨床 ETW-50100NC平面平面用于零件加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面, 卧式圆盘
- 应用
- 用于零件加工
- 结构
- 移动台式, 磁力夹持
- 操控类型
- NC
- 轴数
- 3轴
- 其他特性
- 固定式, 大型
- 其他特性
- 液压, 重型, 电机传动
- 主轴速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- X轴
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- Y轴
580 mm, 710 mm
(22.83 in, 27.95 in)- 砂轮直径
350 mm
(14 in)- 速度
230 mm/min
(0.15 in/s)- 机器质量
4,800 kg, 4,900 kg
(10,582.19 lb, 10,802.65 lb)
产品介绍
概述
本系列采用可移动研头结构，专为重负荷平面研削设计，使用砂轮周边对工件表面进行研削。适用于机械制造、汽车、模具钢板、刀具等行业的平面研削加工。
主要特点
技术参数
适用范围
本系列采用可移动研头结构，专为重负荷平面研削设计，使用砂轮周边对工件表面进行研削。适用于机械制造、汽车、模具钢板、刀具等行业的平面研削加工。
主要特点
- 床身：整体铸造，保证刚性及运行稳定性。
- 工作台纵向移动：液压驱动，无级调速。
- 车架水平导轨：钢制导轨结构，耐磨且精度稳定。
- 砂轮主轴：由外置低振动电机驱动，运转平稳。
- 润滑：床身和工作台导轨采用连续自动润滑；柱、车架和研头导轨采用点动润滑，有效防止漏油和导轨受力。
技术参数
- 型号：ETW-50100NC（另有 ETW-63125）
- 产品类型：水平砂轮主轴磨床 / 平面磨床
- 电磁工作台尺寸（x*y）：1000 x 500 mm（ETW-63125：1250 x 630 mm）
- X轴（左右）行程：1200 mm（ETW-63125：1500 mm）
- Y轴（前后）行程：580 mm（ETW-63125：710 mm）
- 砂轮中心到工作台最大距离：490 mm
- 工作台最大承载量：900 kg（ETW-63125：1000 kg）
- 工作台T型槽规格：18 x 3
- 工作台进给速度：5–30 m/min
- 前后自动进给：0.05–15 mm
- 前后快移速度（50Hz/60Hz）：990 / 1190 mm/min
- 最大砂轮尺寸：350 x 127 x 20–50 mm
- 砂轮转速（50Hz/60Hz）：1450 / 1740 RPM
- Z轴手轮进给刻度：0.01–0.08 mm
- Z轴上下快移速度：230 mm/min
- 主轴电机：15 x 4 (HP*P)
- Z轴电机（上下）：1500 W
- 液压电机：5 x 6 (HP*P)
- 冷却电机：90 W
- 前后（Y轴）伺服电机：1000 W
- 机床外形尺寸（L x W x H）：3500 x 2700 x 2300 mm
- 参考重量：≈4800 kg（ETW-63125：≈4900 kg）
适用范围
- 机械制造行业零件平面研削
- 汽车零件表面精加工
- 模具钢板研削
- 刀具表面研削
