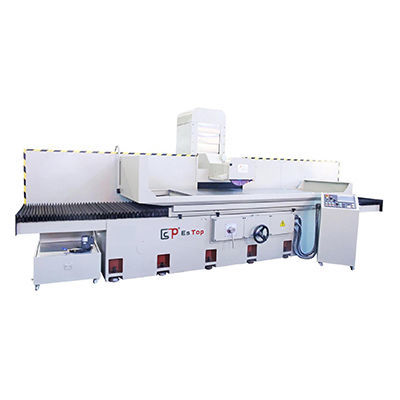

平面磨床 ETD-80300AHD用于零件加工磁力夹持移动立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于零件加工
- 结构
- 移动立柱, 磁力夹持
- 操控类型
- 自动, 手动
- 其他特性
- 大型
- 其他特性
- 高精度, 重型
- 主轴速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- 轴间距离
560 mm
(22 in)- X轴
3,200 mm, 4,200 mm
(125.98 in, 165.35 in)- Y轴
870 mm
(34.25 in)- 砂轮直径
350 mm
(14 in)- 机器质量
12,000 kg, 13,500 kg
(26,455.47 lb, 29,762.41 lb)
产品介绍
产品概述
ETD-80300AHD为立柱可移动平面磨床，适用于金属加工场景。提供两种工作台规格（PCD-80300：3000×800 mm；PCD-80400：4000×800 mm），可覆盖从大量去除材料到精密表面修整的研磨任务。床身、立柱和工作台采用高弹性结构设计以保证刚性与精度，符合人体工程学的操作布局提升使用效率。
主要特性
技术参数
应用与选配
ETD-80300AHD为立柱可移动平面磨床，适用于金属加工场景。提供两种工作台规格（PCD-80300：3000×800 mm；PCD-80400：4000×800 mm），可覆盖从大量去除材料到精密表面修整的研磨任务。床身、立柱和工作台采用高弹性结构设计以保证刚性与精度，符合人体工程学的操作布局提升使用效率。
主要特性
- 立柱可移动结构，适应更长的X轴行程（PCD-80300/PCD-80400）
- 电磁工作台，规格为3000×800 mm或4000×800 mm
- 广泛的进给范围：手轮进给与自动进给设置
- 高弹性结构保证机身、立柱和工作台的高刚性
- 操作布局优化：前置手柄及控制面板上的横向位移设置
- 兼容最大350×127×20–50 mm的砂轮
技术参数
- 型号：ETD-80300AHD（变型：PCD-80300 / PCD-80400）
- 类型：立柱可移动平面磨床
- 电磁工作台（x×y）：3000×800 mm（PCD-80300） / 4000×800 mm（PCD-80400）
- X轴行程（左右）：3200 mm（PCD-80300） / 4200 mm（PCD-80400）
- Y轴行程（前后）：870 mm
- 砂轮中心到工作台最大距离：560 mm
- 工作台最大承载：3000 kg
- 工作台T型槽：18×3 mm
- 工作台进给速度：5–30 m/min；前后自动进给：0.1–8 mm
- 快速移动（50Hz/60Hz）：990 / 1190 mm/min
- 砂轮最大尺寸：350×127×20–50 mm；转速（50Hz/60Hz）：1450 / 1740 RPM
- Z轴手轮刻度：0.005/0.2 mm；Z轴快速移动：230 mm/min
- 主轴电机：15×4（HP*P）；液压电机：10×6（HP*P）；冷却电机：90 W
- 整机外形尺寸（L×W×H）：8200×3050×2250 mm（PCD-80300） / 11000×3050×2250 mm（PCD-80400）
- 设备重量（约）：≈12000 kg（PCD-80300） / ≈13500 kg（PCD-80400）
应用与选配
- 适用于模具制造、汽车零部件、工装和一般金属件平面研磨
- 选配件：控制系统升级、定制工作台夹具、砂轮护罩与冷却系统
- 有关安装要求、电气规格及定制配置，请联系供应商咨询
