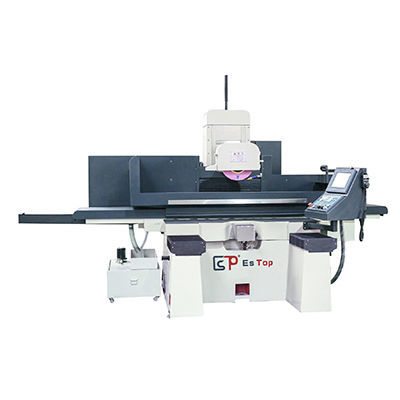

平面磨床 ETW-4010NC
平面用于金属板用于零件加工

平面磨床 - ETW-4010NC - ESTOPCNC - 平面 / 用于金属板 / 用于零件加工
平面磨床 - ETW-4010NC - ESTOPCNC - 平面 / 用于金属板 / 用于零件加工
平面磨床 - ETW-4010NC - ESTOPCNC - 平面 / 用于金属板 / 用于零件加工 - 图像 - 2
平面磨床 - ETW-4010NC - ESTOPCNC - 平面 / 用于金属板 / 用于零件加工 - 图像 - 3
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
平面
应用
用于零件加工, 用于金属板
结构
卧式, 带磁性板
操控类型
NC
其他特性
大型
其他特性
重型加工
主轴速度

1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)

轴间距离

460 mm
(18 in)

X轴

800 mm, 1,200 mm
(31.5 in, 47.24 in)

Y轴

380 mm, 480 mm
(14.96 in, 18.9 in)

砂轮直径

350 mm
(14 in)

机器质量

3,600 kg, 3,700 kg
(7,936.64 lb, 8,157.1 lb)

产品介绍

概述
ETW-4010NC系列采用可移动研削头结构,专为重载水平周边研削平面而设计。通过砂轮周边对工件表面进行研磨,适用于机械制造、汽车、模具钢板、刀具等行业的平面加工。提供电磁工作台尺寸:690×300 mm(ETW-3069)或1000×400 mm(ETW-40100)。

主要特性
  • 铸铁床身确保结构刚性,运行稳定。
  • 工作台纵向(X轴)行程液压驱动,速度无级调节。
  • 车架水平导轨采用钢制导轨结构,耐磨且精度稳定。
  • 砂轮主轴由外置低振动电机驱动,运转平稳。
  • 床身及工作台导轨采用连续自动润滑;立柱、车架及研削头导轨采用点动(inching)润滑,有效减少磨损并保持精度。


技术规格
  • 型号:ETW-4010NC
  • 电磁工作台尺寸(x*y):690 × 300 mm(ETW-3069);1000 × 400 mm(ETW-40100)
  • 左右(X)行程:800 mm(ETW-3069);1200 mm(ETW-40100)
  • 前后(Y)行程:380 mm(ETW-3069);480 mm(ETW-40100)
  • 砂轮中心至工作台最大距离:460 mm
  • 工作台最大承载能力:600 kg(ETW-3069);800 kg(ETW-40100)
  • 工作台T型槽规格:14 × 3
  • 工作台进给速度:5–30 m/min
  • 前后自动进给:0.05–15 mm
  • 前后快移速度(50Hz/60Hz):990 / 1190 m/min
  • 砂轮最大尺寸:ø350 × ø127 × 20–50 mm
  • 砂轮转速(50Hz/60Hz):1450 / 1740 RPM
  • Z轴手轮进给刻度:0.01–0.08 mm
  • Z轴升降快移速度:230 m/min
  • 主轴电机:15 × 4(HP*P)
  • Z轴电机功率:1000 W
  • 液压电机:3 × 6(HP*P)
  • 冷却电机:90 W
  • 前后伺服(Y轴)电机:1000 W
  • 机床外形尺寸(L × W × H):3060 × 1600 × 2300 mm 或 3150 × 1600 × 2300 mm
  • 重量:3600 kg / 3700 kg
