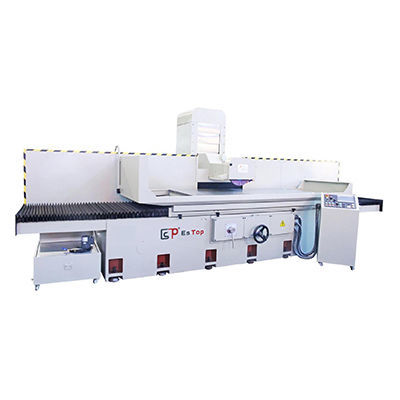

平面磨床 ETD-80200NC

用于零件加工立柱磁力夹持

产品概述
立柱可移动平面磨床 ETD-80200NC 适用于从粗磨到精密加工的广泛磨削工况。底座、立柱和工作台采用刚性结构，保证尺寸稳定性并降低变形。人机工程学布局，操作与维护更方便。

• 底座前侧集中布置的手柄，便于操作人员使用
• 控制面板可进行横向（X）移动设定
• 符合人体工程学的设计，操作简便

技术参数表（部分参数）
主要项目：立柱可移动平面磨床
型号：ETD-80160 | ETD-80200
单位：参数所示

工作台 - 电磁工作台尺寸 (x*y)：2000 x 800 mm
左右 X 轴行程：2200 mm
前后 Y 轴行程：870 mm
砂轮中心到工作台最大距离：560 mm
工作台最大承载能力：3000 kg
工作台 T 槽规格：18 x 3
工作台进给速度：5-30 m/min
前后手轮进给度标：0.02/5 mm
前后自动进给：0.1-8 mm
前后（50HZ/60HZ）快速移动速度：990/1190 m/min
砂轮最大尺寸：350 x 127 x 20-50 mm
砂轮转速（50HZ/60HZ）：1450/1740 RPM
Z 轴手轮进给度标（上下）：0.005/0.2 mm
Z 轴快速移动速度（上下）：230 m/min
主轴电机：15 x 4 HP*P
Z 轴电机（上下）：1/4 x 6 W
液压电机：10 x 6 HP*P
冷却电机：90 W
前后 Y 轴伺服电机：1/4 x 6 W
机床外形尺寸 L x W x H：5500 x 3050 x 2250 mm
重量（约）：≈9200 kg (ETD-80200)

技术规格

• 型号：ETD-80200NC
• 电磁工作台尺寸 (x*y)：2000 x 800 mm
• 左右 X 轴行程：2200 mm
• 前后 Y 轴行程：870 mm
• 砂轮到工作台最大距离：560 mm
• 工作台最大承载能力：3000 kg
• 工作台 T 槽：18 x 3
• 工作台进给速度：5-30 m/min
• 前后手轮进给度标：0.02/5 mm
• 前后自动进给：0.1-8 mm
• 前后快速移动速度 (50/60Hz)：990/1190 m/min
• 砂轮最大尺寸：350 x 127 x 20-50 mm
• 砂轮转速 (50/60Hz)：1450/1740 RPM
• Z 轴手轮进给度标：0.005/0.2 mm
• Z 轴快速移动速度：230 m/min
• 主轴电机：15 x 4 HP*P
• Z 轴电机（上下）：1/4 x 6 W
• 液压电机：10 x 6 HP*P
• 冷却电机：90 W
• Y 轴伺服电机（前后）：1/4 x 6 W
• 机床尺寸（L x W x H）：5500 x 3050 x 2250 mm
• 重量：≈9200 kg
