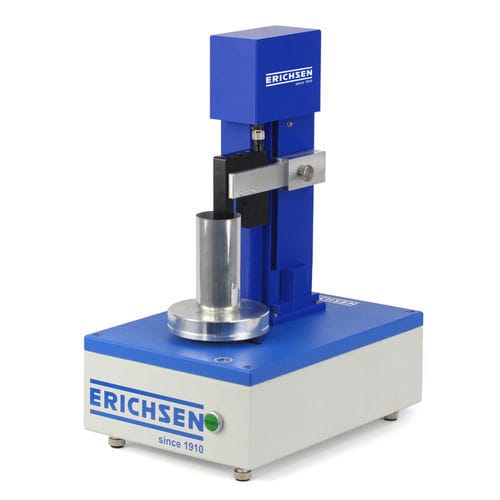

电测量仪器 Model 126

凸耳光学非接触式

耳部测量仪 型号126 Plus-Optic 是一款用于深拉伸杯和原始罐体的轴向光学无接触耳部earing测量的台式装置。装置在一次旋转过程中记录杯边轮廓并提供标准化评估及可导出的测量报告。

概述

• 使用光学检测单元进行深拉伸杯耳部的光学无接触测量型号126 Plus-OpticOptic 版本无需机械卡盘样品在转盘上磁性固定。
• 设备组成转盘和垂直测量头。非光学版本使用卡盘进行样品定位与固定。
• 测量在转盘一周内完成传感器扫描杯边轮廓气动版本在测量时测试辊下降接触样品。
• 通过随附的评估软件在PC上或直接在设备上操作PC由客户提供。

测试原理与结果

• 测量单元在单次旋转中检测杯边测量后回到原位以便快速更换样品。
• 输出格式.pdf、.txt、.csv可导入 MS Excel。
• 测量报告包括但不限于
• He_(mm) = 平均耳高
• He,max (mm) = 最大耳高
• H_(mm) = 平均杯高
• Z(%) = 平均earing百分比
• 耳的数量
• 日期、批次、操作员等报告元数据

随货清单

• 耳部测量仪型号126 Plus-Optic
• 评估软件
• 厂商检验证书 M

标准

• DIN EN 1669
• ISO 11531

配件示例

• 校准环2个— 配件订货号29490132

技术规格

• 驱动电子
• 重量约12 kg
• 机壳钢质粉末涂层
• 防护等级IP20
• 占地尺寸长 x 宽350 x 250 mm最大高度550 mm
• 杯高度范围15–150 mm
• 杯直径范围25–120 mm其他直径可定制
• 电源110–240 V AC50/60 Hz
• 传感方式光学
• 数据接口USB
• 电功率60 VA
• 传感器分辨率0.014 mm
• 子像素精度0.007 mm
• 测量行程25 mm
• 每次测量时间约18 s
• 另需设备PC最低 Windows 10
• 便携性台式/固定式
• 仪器精度±0.04 mm
• 允许环境温度10–40 ºC
• 每转测量点数~1500
• 订货号33970131
