多参数试验机 Model 134

形变自动PLC控制

产品概述

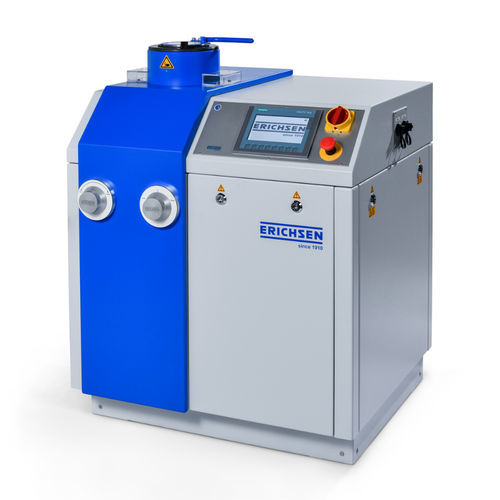

型号134板材测试机是一种电液式通用测试机专为板材的杯突和深拉测试而设计。它具有最大120 kN的拉力并允许预设压板压力高达45 kN。该机器包括一个最大冲裁力为200 kN的冲裁头支持自动测试序列并可在试样失效时自动停止。操作通过电阻式触摸面板进行管理具有自动菜单导航功能。

用途和应用
该机器非常适合对铁和有色金属进行所有重要且已知的深拉测试以及广泛的其他技术调查。它还可以使用适当的工具进行Olsen测试在美国常用。使用型号134的主要原因包括

• 通过在生产或工艺部门对冷轧板材的拉伸质量进行抽查来降低制造成本。
• 在货物入库部门到达时对较低质量的材料进行分类无需特殊测试准备即可立即评估供应材料的质量。
• 确定特定拉伸工件的最合适板材厚度以优化制造过程的价格与适用性比率。

设计
该机器采用坚固的钢板外壳构建容纳测试头包括一个具有三个工作活塞的测试缸用于冲裁/板材保持、拉伸和排出。紧急停止开关位于触摸面板旁边的控制面板上。两个用于调整拉伸和板材保持力的控制阀方便地安装在前面。内部外壳包含驱动电机、液压泵、油箱、电液控制齿轮和电子测量传感器用于精确检测测试参数。

进一步的技术优势

• 带有刺刀锁的缸头可直接访问拉伸模具、冲裁环、压板和快速工具更换。
• 无级可变的拉伸速度在整个拉伸运动中保持恒定无论负载变化如何。
• 万向拉伸模具保持确保试样的一致、平行夹紧不受厚度变化的影响。
• 裂纹检测器在ERICHSEN杯突测试期间试样失效时可实现自动停止。

标准

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

技术数据

• 驱动电液式
• 测试1Erichsen杯突
• 测试2深拉测试
• 尺寸约900 mm / 1100 mm / 800 mm宽 x 高 x 深
• 重量净重约470 kg
• 电源230/400 V AC // 50/60 Hz // 2.2 kW
• 拉力120 kN
• 拉伸速度770 mm/min
• 冲裁力最大200 kN
• 压板力最大45 kN
• 压板行程约35 mm
• 板材插入最大宽度110 mm
• 拉伸冲头行程约60 mm
