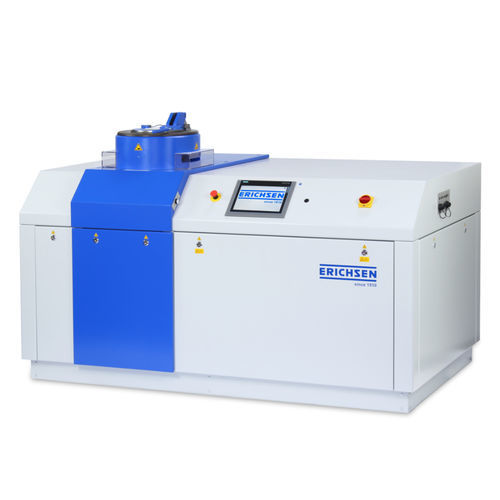

多参数试验机 Model 146

自动全自动电脑控制

Model 146 是 ERICHSEN 的电液一体式通用板材试验机适用于 Erichsen 凹陷试验、深拉伸试验及成形极限曲线FLC的测定。高速型Model 146-60配备专用大排量油路以提高拉伸冲头速度并在整个行程内保持恒定拉伸速度特性。

应用

• 方形杯试验40 x 40 mm 或 70 x 70 mm
• 孔扩展试验ISO 16630
• 成形极限曲线FLC测定
• LDH 测试
• 带快速释放压边装置的深拉伸试验用于耳部形成试验
• 具有预置冲头行程的深拉伸试验
• 高温深拉伸试验可达 550 °C / 700 °C
• 符合 ISO 16808 的鼓起Bulge试验
• 按 DIN ISO 1520 对涂漆板材进行的 ERICHSEN 凹陷试验
• 卷材涂层的冲压漆试验和深拉伸杯试验
• 特殊要求可按需提供

设计

• 电液一体式驱动试验序列可自动或手动执行
• 采用可编程逻辑控制器控制机能可选 PC 控制
• 数字显示拉伸力、压边力和冲头行程
• 三作用液压系统具有节约成本的结构简化
• 试验头内的冲裁装置
• 液压杯体顶出器
• 全自动试验序列

更多技术优势

• 带卡口锁的缸体头
• 可直接接触拉伸模具、冲裁环、压边器等并能快速方便地更换成形与冲裁工具
• 无级可变的拉伸速度
• 一旦设定在整个拉伸过程中保持恒定与载荷变化无关
• 万向节式拉伸模具固定装置
• 确保试样的一致、平行夹紧不受厚度变化影响

压边快速释放与拉伸冲头停止BSA-ZS
在拉伸序列中压边力作用于不断减少的板材面积在发生严重耳部形成趋势时为避免耳端被压扁可在预选深度处完全释放压边压力此处不再形成褶皱。

该机配有冲头行程数字显示和用于选择 "BSA" 或 "ZS" 的旋钮开关。当数字显示器上选定的拉深深度达到时冲头将完全停止"ZS" 模式或压边力被释放"BSA" 模式。

液压提升试验头
液压提升试验头提高了作业安全性并便于操作试验头可通过液压方式开闭。

标准

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

特性 / 技术规格

• 驱动电液一体式
• 试验类型Erichsen 凹陷、Deep Draw Test、孔扩展、FLC 测试、Bulge 测试
• 空白直径可达 220 mm
• 拉伸速度可达 3000 mm/min
• 最大拉伸力600 kN (146-60), 1000 kN (146-100)
• 最大冲裁力800 kN (146-60), 1000 kN (146-100)
• 压边力最大2 至 100 kN 及 10 至 600 kN (146-60), 5台额定载荷250千牛20台额定载荷1000千牛 (146-100)
• 数字指示器拉伸力分辨率 0.1 kN
• 数字指示器压边力分辨率 0.1 kN
• 数字指示器拉伸冲头行程分辨率 0.1 mm可选 0.01 mm
