埃里克森杯突试验测试仪 Model 100

用于金属板研发生产

概述
型号100为Erichsen手动凹陷试验机，台式，用于按照标准Erichsen凹陷试验评估板材和薄膜的成形性。其操作简单、劳动强度低，适用于厂内有限检测及较薄材料的测试。

适用范围
该手动试验机用于测定铁系和非铁系金属以及薄膜的拉深性能；当仅需有限的板材成形试验或用于薄材料与薄膜时尤为适合。

用途
型号100可快速、简便地确定板材的拉深质量，从而识别适用于拉制零件的最低成本材料。标准化的Erichsen凹陷值还能反映鼓起尖端的表面晶粒大小，可用于采购时的材料规范。

设备说明

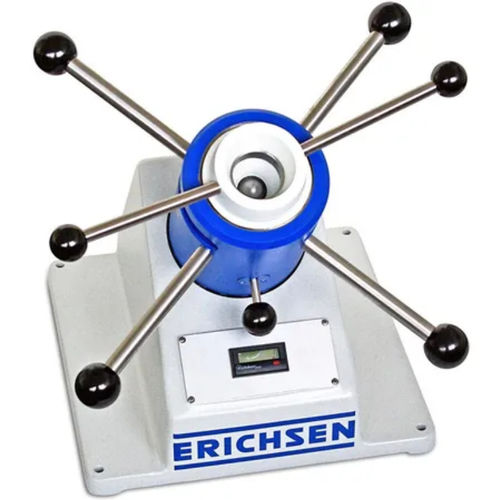

该装置为台式，机身为铸铁结构，配备圆柱形试验头。试样或薄膜从试验头开口处送入，试验头紧压定位套以用标准夹持力夹紧试样，拉出离合销以启动凹陷过程。当前的凹陷值在数字计数器上显示。成形过程及裂纹出现可从上方通过压板观察；在光线不足或使用小型试验工具时，建议使用带电池照明的显微镜观察。

交货范围

• 板材试验机，型号100
• 试验工具 No. 27
• 符合 DIN、ISO 和 EURONORM 的标准润滑剂
• 使用说明书

标准

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

技术规格

• 驱动方式：手动
• 试验：Erichsen 凹陷试验
• 外形尺寸（W × D × H）：约 340 × 350 × 450 mm
• 冲程：最大 18 mm
• 拉伸力：30 kN
• 成形速度：手动
• 箔夹持力：10 kN（固定设定）
• 便携/固定：固定
• 试样宽度：13 – 90 mm
• 测量显示：数字（精度 0.1 mm）
• 试样厚度：0.1 – 1.5 mm（薄膜 — 最小厚度：0.005 mm）
