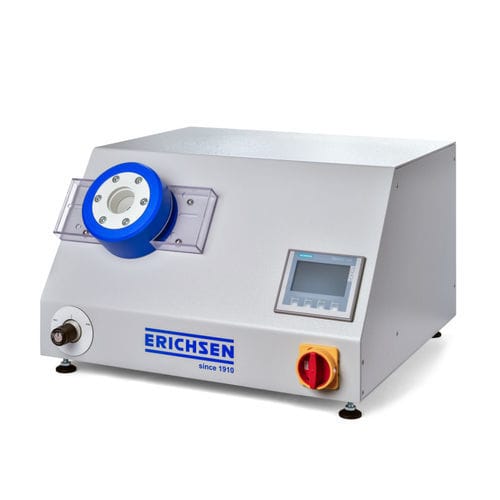

多参数试验机 Model 111

形变自动PLC控制

产品概述
电动液压Erichsen杯突试验机 – 型号111是一种电子控制的板材测试机具有电动液压驱动和最大45 kN的拉伸力。其功能设计确保了用户友好性并配备了清晰的触摸屏界面允许轻松导航、五个可自由编程的程序和工具更换。密码保护的级别防止未经授权的访问。

主要特点

• 触摸屏显示所有必需的参数拉伸行程、拉伸力和拉伸速度。
• 可单独调节的裂纹检测系统。
• 自动测试程序包括裂纹检测和样品释放。
• 坚固的结构确保长期重复性和最小磨损。

用途和应用
该机器设计用于快速简便地进行板材和带材的质量合格检验和质量控制。其坚固的结构使其特别适合生产监控。

• 通过在生产过程中进行拉伸质量的抽查来降低制造成本。
• 允许在到货时立即对较低质量的材料进行分类无需特殊的测试准备。
• 帮助确定特定工件的最合适板厚优化成本和适用性。

使用ERICHSEN杯突值实现板材质量的定量评估促进生产者和用户之间的沟通。该机器提供有关裂纹形状和表面粗糙度粒度的有价值信息指示板材的质量和可拉伸性。

设计
型号111是一种紧凑的台式模型占用空间最小。所有液压和电子组件都装在坚固的板金外壳中。控制元件和触摸屏清晰地排列在前面。测试气缸倾斜便于坐着操作。测试后样品的移除是自动的包括裂纹检测在内的整个过程都是自动化的。
在ERICHSEN杯突测试期间样品被插入并集中在测试气缸中。按下“开始”后施加固定的板保持力10 kN然后进行深拉过程。

标准

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

技术规格

• 驱动电动液压
• 测试Erichsen杯突
• 尺寸约620 x 370 x 700 mm
• 净重约135 kg
• 电源230 V, 3~, 50 Hz
• 冲头行程19 mm
• 拉伸力最大45 kN / 100 bar
• 拉伸速度最大150 mm/min
• 功耗1.5 kW
• 空白保持力10 kN 1.5 kN
• 样品尺寸最大105 x 2 mm板宽x板厚拉伸强度约400 N/mm²
• 便携式 / 固定式固定式
