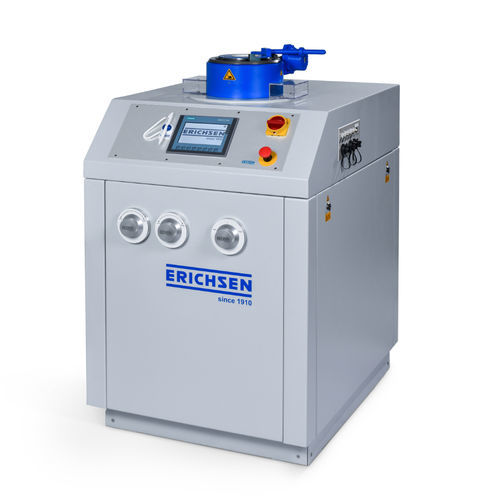

多参数试验机 Model 142

形变自动PLC控制

产品概述
通用板材测试机型号142是一种电动液压机器设计用于完全自动化的测试序列在试样失效时自动关闭支持最大拉伸力为200 kN (142-20) / 400 kN (142-40)。适用于对黑色金属和有色金属进行广泛的深拉和杯突测试以及其他技术调查。

应用

• 执行所有重要且已知的黑色金属和有色金属的深拉测试
• 设计用于额外的技术调查例如在板材和条带上的ERICHSEN杯突测试和深拉杯测试
• 相关测试类型包括
• 方形杯测试40 x 40 mm
• 孔扩展测试KWI测试
• 孔扩展测试ISO 16630
• 带有快速释放压板的深拉测试用于耳环测试
• 预选冲头行程的深拉测试
• 高温下的深拉测试最高可达550C
• 用于漆和涂料的ERICHSEN杯突测试DIN ISO 1520
• 卷材涂层上的冲压漆测试和深拉杯测试
• 特殊要求可根据请求提供

设计
该机器由高强度钢制成的坚固外壳组成集成了测试组件带工作活塞的测试缸、板材保持板和模具。所有组件都易于访问允许快速更换工具。触摸面板提供清晰的菜单导航具有99个可自由编程的程序和密码保护级别以确保安全。
操作序列设计为舒适允许在单次操作中进行空白切割、拉伸和杯子弹出。电动液压驱动允许自动和手动控制由可编程逻辑控制器管理。启动屏幕显示所有必需的参数机器包括一个可单独调节的裂纹检测系统。

节约成本的简化

• 测试头中的冲裁机
• 液压杯弹出器
• 完全自动化的测试序列在试样失效时停止从0.3 mm板材厚度开始

进一步的技术优势

• 带有刺刀锁的缸头便于直接访问拉伸模具、冲裁环、压板和快速更换工具
• 万向节保持确保试样的一致、平行夹紧不受厚度变化的影响

该机器是为使用标准化和已建立的方法进行连续生产控制而开发的。

标准

• GB/T 15825
• JIS Z-2247
• DIN EN 1669
• ISO 8490
• EN 14-58
• EN 14-67
• ISO 11 531
• JIS Z 2249
• EN ISO 20482
• ISO 12004
• ISO 16808

也可提供基本版本。
