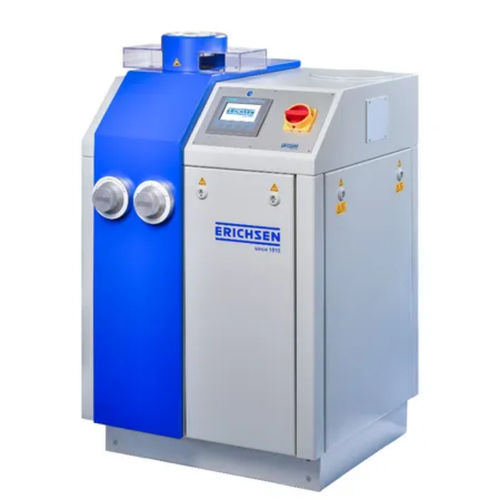

多参数试验机 Model 102

形变自动PLC控制

电动液压埃里克森杯突试验机 – 型号 102 是一款用于埃里克森杯突和孔扩张试验的板材测试机能够施加高达 60 kN (102-60) / 80 kN (102-80) 的拉力。它具有电动液压驱动、试样失效时自动关闭以及通过触摸面板进行直观的菜单导航的特点。

应用
该机器适用于中等厚度范围0.1 至约 3.0 mm的材料测试为板材生产商和用户提供快速可靠的质量监控。

• 通过在生产过程中或工艺部门对冷轧板的拉伸质量进行抽查来降低制造成本。
• 在货物入库部门对低质量材料进行分类。无需特殊测试准备即可立即评估供应材料的拉伸质量。
• 确定特定拉伸工件的最合适板厚以优化制造的价格与适用性比率。

质量测量
通过 ERICHSEN 杯突试验实现板材质量的定量测量为板材生产商和用户之间提供沟通基础。裂纹形式和表面粗糙度粒度提供了有关板材质量和拉伸适用性的进一步见解。

设计
该机器由坚固的板材外壳组成集成了测试组件带工作活塞的测试缸、板材保持活塞、测试工具和液压系统。紧急停止开关位于触摸面板旁边的控制面板上。用于调整拉伸和板材保持力的两个控制阀用户友好地安装在外壳前面。
在 ERICHSEN 杯突试验期间板材试样被插入并集中在测试缸中。板材保持力例如DIN EN ISO 20482 的 10 kN通过调节阀设置并通过选择所需的拉伸速度启动杯突过程。
机器的“试样失效时自动停止”功能确保在出现裂纹时前进速度自动停止保证客观的测试结果。ERICHSEN 杯突值以 0.01 mm 的精度显示在触摸面板上。

标准

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
