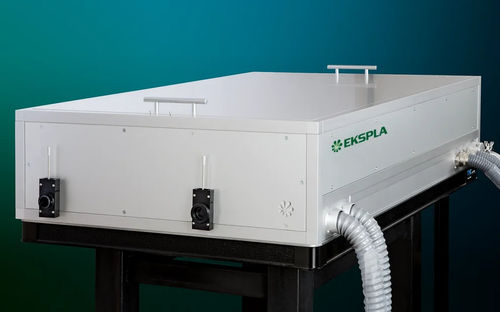

脉冲激光系统 NanoFlux HP

纳秒Q 开关固态

NanoFlux HP系列是高功率二极管泵浦纳秒放大器系统，旨在以高重复率提供高能量脉冲。这些电光Q开关纳秒Nd:YAG放大器系统基于行业验证的技术，适用于需要高强度、高亮度脉冲的应用，具有均匀的光束轮廓和低发散。系统可以根据特定要求进行定制，包括集成客户的种子源、多通道输出、突发放大等。主振荡器可以产生短至几纳秒的脉冲，功率放大器使用空间光束整形实现超级高斯输出光束轮廓。带有温度稳定加热器的谐波发生器可用于二次和三次谐波生成，确保高光谱纯度。系统控制可以通过控制板、USB、LAN和可选的RS232进行，配有专用的Windows软件。NanoFlux HP系列提供各种定制选项，如集成电源和冷却单元的工业级便携式外壳。

特点

• 1064 nm输出脉冲能量高达5 J
• 重复率高达1 kHz
• 多通道版本：1064 nm每通道2 J
• 脉冲持续时间从2 ns到500 ns
• 空间超级高斯光束轮廓
• 低维护成本和长二极管寿命
• 可变脉冲持续时间和时间脉冲形状控制（AWG）选项可用
• 多种定制可能性以适应特定应用
• 高效二极管泵浦腔
• 小型激光头占地面积和OEM集成可根据要求提供
• 内部系统诊断
• 热诱导双折射补偿以实现高脉冲重复率
• 集成真空系统用于图像转换以实现平滑的超级高斯光束轮廓
• 可用突发版本
• 可选的热稳定二次和三次谐波发生器
• 可选的工业级便携式激光外壳，集成电源和冷却单元

应用

• 汤姆逊散射
• 多级OPCPA泵浦
• 非线性光学
• Ti:S泵浦

选项

• AWG：任意波形发生器，用于在1–50 ns范围内以125 ps步长控制时间脉冲形状
• AW：水-空气冷却选项，替代或补充水-水冷却单元
• 外部真空供应：外部真空泵和管道
• 多通道选项：相同或不同波长/能量的多个输出，最多8个通道
• G：高斯型空间光束轮廓（将基波输出能量减少约80%）

规格

• 输出能量（1064 nm）：高达5 J（取决于型号）
• 输出能量（532 nm）：高达3 J（取决于型号，可选谐波模块）
• 输出能量（355 nm）：高达1.2 J（取决于型号，可选谐波模块）
• 脉冲重复率：高达1 kHz
• 脉冲持续时间：5 ± 1 ns标准，可调突发可用
• 脉冲能量稳定性：1064 nm时≤0.5%，532 nm时≤0.8%，355 nm时≤2%
• 长期功率漂移：±2%
• 光束空间轮廓：超级高斯
• 光束直径：7–15 mm（取决于型号）
• 光束指向稳定性：≤30 µrad
• 光束发散：≤0.5–0.7 mrad
• 光学脉冲抖动：≤0.2 ns
• 偏振：线性
• 激光头尺寸（W×L×H）：600×1200×300 mm到900×2000×300 mm（取决于型号）
• 电源尺寸（W×L×H）：553×600×830 mm到553×600×1800 mm（取决于型号）
• 脐带长度：2.5 m（可根据要求提供最长5 m）
• 电源要求：208、380或400 V AC，三相，50/60 Hz
• 功耗：≤6–20 kW（取决于型号）
• 水供应：≤8–20 l/min，2 Bar，最高20 °C
• 工作环境温度：22 ± 2 °C
• 存储环境温度：15–35 °C
• 相对湿度（无凝结）：≤80%
• 房间清洁度：ISO 7级

注意

• 激光器必须始终连接到主电源。如果断开超过1小时，则在重新启动之前需要几个小时的预热时间。
