光学放大器 PicoFlux Custom

多通道皮秒

PicoFlux Custom 系列是为多级 OPCPA 泵浦而设计和制造的多通道定制皮秒放大器。这些系统可根据客户要求量身定制，提供多达 8 个具有不同波长、能量、脉冲持续时间、空间和时间轮廓、可调延迟、图像平移到指定位置以及各种其他功能的泵浦通道。它们的脉冲持续时间短、脉冲间稳定性极佳、光束质量上乘，因此适用于广泛的科学和工业应用。 特性

• 闪光灯或二极管泵浦的多通道 PicoFlux 系统
• 每个通道都可根据泵浦要求进行定制
• 具有可变脉冲串的高能 PicoFlux 版本
• 具有光纤前端和 Yb.YAG 放大器的混合 PicoFlux - 1 ps：YAG 放大器 - 1 ps、在 10 kHz 下输出 8 mJ
• 1 - 300 ps 脉冲持续时间
• 从单发到 10 kHz 脉冲重复率
• 内部或外部播种源
• 先进的光束整形，用于高脉冲能量
• 补偿的热诱导双折射
• 低于 10 ps RMS 抖动的低抖动同步脉冲
• 真空图像中继系统
• 可选的温度稳定的二次、三次和四次谐波发生器

。 应用

• 多级 OPCPA 泵浦
• 非线性光学
• 其他光谱和非线性光学应用

。 描述交付系统

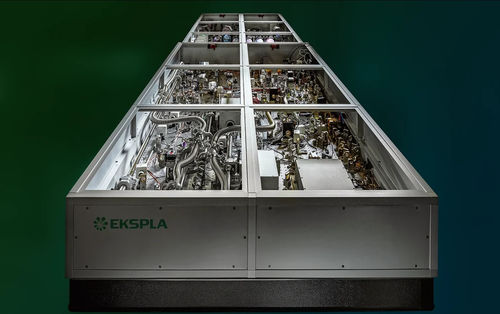

• PicoFlux P1301k-x4-SH 激光系统泵浦 OPCPA 的典型外部视图（ELI-ALPS，SYLOS2A 系统）

选项

• 在 20 ps 和 300 ps 之间定制脉冲持续时间（可使用内部和外部播种器；
• 50 Hz 或 100 Hz 脉冲重复率（与 1 kHz 系统相比，能量可增加 ~4 倍）
• 2 kHz 脉冲重复率（基波输出能量减少 ~50%）
• 高斯空间光束轮廓（基波输出能量减少 ~80%）
• 通过电动光谱展宽级输入外部播种器（在 800 ns 时，每个脉冲需要 >1.每脉冲 5 nJ @ 800 nm，100 fs）
• 锁相环（Phase Lock Loop）选项，用于精确锁定外部射频信号（电到光信号抖动 ≤ 3 ps）
• 二次、三次和四次谐波输出（基波转换效率：~50%、~30%、~10%；不与基波输出同时输出）
• 水到空气冷却（取代或补充水到水冷却装置；散热等于总功耗）

规格

• 型号：PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• 输出能量（基本）：高达 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ)，8 mJ @ 1030 nm
• SH 输出：高达 4 × 1400 mJ，8 × 85 mJ
• TH 输出：高达 4 × 660 mJ，8 × 50 mJ
• FH 输出：高达 4 × 220 mJ，8 × 15 mJ
• 脉冲重复率：10 Hz、1 kHz、100 Hz、10 kHz（取决于型号）
• 脉冲持续时间：90 ± 10 ps（标准）、1 ± 0.2 ps（P810k-1030 型号），可定制 20-300 ps
• 脉冲能量稳定性（基本）：≤ 0.6%、≤ 0.5%、≤ 1%、≤ 0.5%（取决于型号）
• 长期功率漂移：±2%、±1.5%
• 光束空间轮廓：超高斯或高斯（取决于模型）
• 光束直径：~23 mm、~7 mm、~11 & 5 mm、~6 mm
• 光束指向稳定性：≤ 30 µrad、≤ 20 µrad
• 光束发散：≤ 0.5 mrad
• 脉冲前对比度：>200:1
• 光脉冲抖动（触发输出）：≤ 100 ps，≤ 50 ps
• 带 PLL 选项：≤ 2 ps
• 极化：线性
• 激光头尺寸（宽×长×高 mm）：1500 × 3600 × 500（2 或 4 个）、700 × 2000 × 300、900 × 1200 × 300
• 电源尺寸（宽×长×高 mm）：553 × 600 × 1800（4 个）、553 × 952 × 600
• 悬臂长度：5 m、2.5 m、3 m
• 电源：208、380 或 400 V AC，三相，50/60 Hz；或 208-240 VAC，单相，50/60 Hz
• 功耗：≤ 40 kVA、≤ 60 kW、≤ 5 kW、≤ 3.5 千瓦
• 供水： ≤ 40 升/分钟，2 巴，最高 15 °C； ≤ 5 升/分钟， ≤ 15 升/分钟
• 工作环境温度： 22 ± 2 °C
• 储藏环境温度：15-35 °C
• 相对湿度（非冷凝）：≤ 80%
• 室内洁净度：ISO 7 级

---
