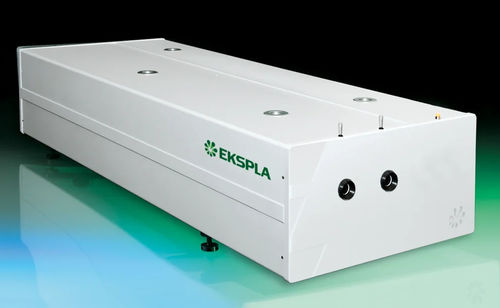

纳秒激光系统 NanoFLux MM

Q 开关泵式用于光谱分析

NanoFLux MM 系列是高能量多模 Q 开关 Nd:YAG 激光器，设计用于在 1064 纳米波长处提供高能量纳秒脉冲。这些激光器具有高脉冲能量、出色的脉冲间能量稳定性和卓越的光束质量，是 OPO 或 Ti:Sapphire 泵浦、材料加工和等离子体诊断等应用的理想之选。 特性

• 高能纳秒激光器
• 高达 10 J 的脉冲能量
• 5 ns 的脉冲持续时间（可选最高 20 ns）
• 10 或 20 Hz 脉冲重复率
• 优于 0.
• 可选温度稳定的二次、三次、四次和五次谐波发生器
• 低抖动内部/外部同步
• 坚固稳定的激光头
• 通过键盘、USB 和 LAN 接口与随附的 Windows 控制软件（RS232 可选）进行控制

。 应用

• OPO、Ti:Sapphire、染料激光器泵浦
• 材料加工
• 等离子体生成和诊断
• 非线性光谱
• 远程传感

。 描述

• Q开关振荡器被设计为可靠、稳定的纳秒播种源，可从紧凑的机身中产生数百毫焦耳的脉冲。
• 高 M² 版本采用延长振荡器设计，可实现更多的振荡模式，并产生非常均匀和平坦的光束轮廓，适用于特定应用。
• NanoFLux 系列中的线性放大器为高能纳秒系统提供了经济高效的解决方案。先进的光束整形技术可确保输出光束具有平滑、无热点的空间轮廓。利用可选的内置谐波发生器，低光去极化可以有效地产生高达 4 次的谐波。
• 安装在温度稳定加热器中的角度调谐非线性晶体谐波发生器用于产生第二、第三和第四次谐波。谐波分离确保了高光谱纯度，并将辐射引向输出端口。谐波发生器可集成在激光头内或激光头外。输出波长切换是手动的，可根据要求提供电动切换。
• 可通过内部或外部脉冲发生器进行触发，相对于 Q 开关触发脉冲的 RMS 抖动小于 0.5 ns。
• 可通过控制板、USB 和 LAN 接口（RS232 可选）进行系统控制，并可使用随附的 Windows 软件通过 PC 进行管理。 选项
  • - G：提供类似高斯的光束轮廓（脉冲能量通常比标准版低 80%）
  • - M20...90：提供平坦、平滑的光束轮廓，无热点或衍射环（M² > 20 或 M² > 90）
  • - RLI：可选继电器成像，用于平滑光束轮廓
  • - AW：水气冷却选件（取代或补充水对水冷却装置；散热等于总功耗）
  • - N10...N20：10-20 ns 脉冲持续时间（范围为 2-25 ns）
  。 规格
  • 1064 nm 时的输出能量：3000 mJ (N3k10), 5000 mJ (N5k10), 7000 mJ (N7k10), 10000 mJ (N10k10)
  • 532 nm 时的输出能量：1500 mJ、2500 mJ、3500 mJ、5000 mJ
  • 355 纳米时的输出能量：1000 mJ、1300 mJ、1700 mJ、2000 mJ
  • 266 纳米波段的输出能量：270 mJ、400 mJ、500 mJ、700 mJ
  • 脉冲重复率：10 Hz
  • 脉冲持续时间：5 ± 1 ns（标准），可提供其他持续时间
  • 1064 纳米脉冲能量稳定性：≤ 0.5%
  • 532 纳米脉冲能量稳定性：≤ 1%
  • 355 纳米脉冲能量稳定性：≤ 2%
  • 266 纳米脉冲能量稳定性：≤ 3%
  • 长期功率漂移：±2%
  • 光束空间轮廓：超高斯
  • M²：~5（标准），可提供 M² 20-90 的版本
  • 光束直径：~18 mm (N3k10, N5k10)，~25 mm (N7k10, N10k10)
  • 光束指向稳定性：≤ 50 µrad
  • 光束发散：≤ 0.5 mrad
  • 光脉冲抖动：≤ 0.5 ns
  • 线宽：≤ 1 cm-¹
  • 极化：线性
  • 激光头尺寸（宽×长×高 mm）：460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
  • 电源尺寸 (W×L×H mm)：550×600×1250 (N3k10, N5k10, N7k10)，550×600×1640 (N10k10)
  • 悬臂长度：5 m
  • 电源要求：208、380 或 400 伏交流电，三相，50/60 赫兹
  • 功耗：≤ 5 千伏安（N3k10），≤ 6 千伏安（N5k10），≤ 7 千伏安（N7k10），≤ 8 千伏安（N10k10）
  • 供水：≤ 5 升/分钟，2 巴，最高 15°C (N3k10, N5k10)， ≤ 12 升/分钟，2 巴，最高 15°C (N7k10, N10k10)
  • 操作环境温度：22 ± 2°C
  • 储藏环境温度：15-35°C
  • 相对湿度（非冷凝）：≤ 80%
  • 室内清洁度：ISO 7 级
  注意
  • 激光器必须始终与市电连接。如果断电超过 1 小时，则需要预热数小时后才能开机。
