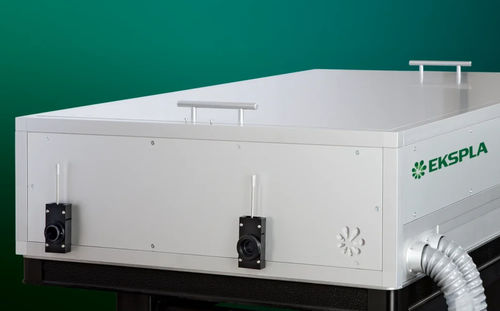

脉冲激光系统 NanoFlux AWG

纳秒Q 开关固态

NanoFlux AWG系列是时间整形的高能Nd:YAG激光器，专为先进的科学和工业应用而设计。这些激光器的主要特点是能够通过可编程任意波形发生器（AWG）驱动的电光调制器来时间整形输出脉冲。

特点

• 高能纳秒激光器
• 时间整形脉冲
• 高达10 J的脉冲能量
• 10 Hz的脉冲重复率
• 用于脉冲整形的任意波形发生器
• 0.15 – 500 ns可调脉冲持续时间
• 优异的脉冲能量稳定性
• 经济高效的闪光灯泵浦功率放大器
• 可选的温度稳定谐波选项
• 超级高斯光束轮廓

应用

• OPCPA泵浦
• 功率放大器的前端
• Ti:Sapphire泵浦
• 激光喷丸 – 通过激光诱导冲击波进行材料硬化
• 等离子体和冲击物理学

描述
NanoFlux AWG激光系统从单模CW激光器开始，在光纤放大器中放大。AWG驱动的调制器传输所需时间形状和持续时间的脉冲，然后通过二极管泵浦再生放大器或全光纤放大器进一步放大，以达到足够的能量用于单程二极管和闪光灯泵浦放大器。脉冲整形分辨率为125 ps，最大脉冲长度为500 ns。该系统使用线性放大器用于高能纳秒脉冲，通过空间光束整形实现平顶光束轮廓。温度稳定加热器中的角度调谐非线性晶体谐波发生器用于二次、三次和四次谐波生成，谐波分离系统确保高光谱纯度。

选项

• – G: 提供类似高斯的光束轮廓（与标准版本相比，脉冲能量通常降低80%）
• – AW: 水-空气冷却选项
• – N20…N500: 扩展的AWG脉冲持续时间（输出能量，特别是对于SHG输出，针对具有方形时间脉冲形状的一个脉冲持续时间进行指定）

规格

• 型号: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• 1064 nm的输出能量: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• 532 nm的输出能量: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• 355 nm的输出能量: 所有型号请咨询
• 脉冲重复率: 10 Hz
• 脉冲持续时间: 0.15 – 20 ns（以125 ps为步长可变；标准可调性1–20 ns；脉冲整形可能1–500 ns）
• 1064 nm的脉冲能量稳定性: ≤ 0.5 %
• 532 nm的脉冲能量稳定性: ≤ 1 %
• 长期功率漂移: ± 2 %
• 光束空间轮廓: 超级高斯
• 光束直径: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• 光束指向稳定性: ≤ 50 µrad
• 光束发散: ≤ 0.5 mrad
• 光学脉冲抖动: < 50 ps
• 线宽: 单模
• 偏振: 线性, > 90 % (N2k10-AWG, N5k10-AWG), 线性 (N10k10-AWG)
• 激光头尺寸 (W×L×H mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• 电源尺寸 (W×L×H mm): 550 × 600 × 840 – 1单元, 550 × 600 × 670 – 1单元 (N2k10-AWG); 550 × 600 × 1220 – 2单元 (N5k10-AWG); 550 × 600 × 1220 – 2单元, 550 × 600 × 670 – 1单元 (N10k10-AWG)
• 脐带长度: 5 m
• 电力要求: 208, 380或400 V AC, 三相, 50/60 Hz
• 功耗: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• 水供应: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• 工作环境温度: 22 ± 2 °C
• 储存环境温度: 15 – 35 °C
• 相对湿度（无凝结）: ≤ 80 %
• 房间清洁度: ISO 7级

注意: 激光器必须始终连接到主电源。如果断开超过1小时，则在打开之前需要几个小时的预热时间。
