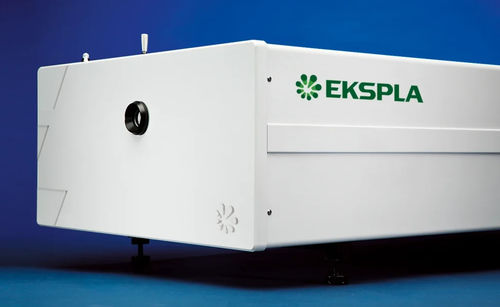

信号放大器 PicoFlux HE

射频皮秒

PicoFlux HE 系列是高能闪光灯泵浦皮秒放大器，设计用于在 1064 纳米波长处提供高能皮秒脉冲。这些放大器具有高脉冲能量、出色的脉冲间能量稳定性和卓越的光束质量，是 OPCPA 泵浦、非线性光学和高级光谱学等高要求应用的理想之选。 特性

• 闪光灯泵浦皮秒放大器
• 脉冲能量高达 2.2 J
• 20 - 300 ps 脉冲持续时间
• 10 Hz 脉冲重复率
• 二极管泵浦再生放大器
• 内部或外部种子源
• 先进的光束整形，用于高脉冲能量
• 热感应双折射补偿设计
• 用于条纹相机触发的小于 10 ps RMS 抖动同步脉冲
• 通过 USB 和 LAN 接口与随附的 Windows 控制软件（RS232 可选）进行控制
• 真空图像中继系统
• 可选温度稳定的二次、三次和四次谐波发生器
• 可选温度稳定的二次谐波、三次谐波和四次谐波发生器
• 可通过 PLL 选件与外部射频信号进行极其精确的同步
• 可选近场高斯拟合 > 85% 的高斯空间光束轮廓
• 可选脉冲持续时间缩短至 20 ps

。 应用

• 时间分辨光谱
• SFG/SHG 光谱
• 非线性光谱
• OPCPA 泵浦
• OPG/OPA 泵浦
• 远程激光传感
• 卫星测距
• 其他光谱和非线性光学应用

。 描述再生放大器/功率放大器设计内置谐波发生器简单方便的激光控制选项

• 在 20 ps 和 300 ps 之间定制脉冲持续时间（缩短到 90 ps 以下会相应减少输出能量）
• 类似高斯的空间光束轮廓（将基波的输出能量减少约 80%）
• 通过电动扩谱级输入外部播种器（要求 >1.每脉冲 5 nJ @ 800 nm，≤100 fs）
• 锁相环 (PLL) 选件，用于精确锁定外部射频信号（电信号到光信号抖动≤3 ps）
• 二次、三次和四次谐波输出（基波转换效率：~50%、~30%、~50%）
• 水对空冷却（取代或补充水对水冷却装置；散热等于总功耗）

水对空冷却（取代或补充水对水冷却装置；散热等于总功耗 规格

• 型号：PicoFlux P30010、P60010、P1k10、P2k10
• 输出能量（基本）：300 mJ、600 mJ、1000 mJ、2200 mJ
• SH 输出：200 mJ、400 mJ、650 mJ、1400 mJ
• TH 输出：90 mJ、180 mJ、300 mJ、660 mJ
• FH 输出：30 mJ、60 mJ、100 mJ、220 mJ
• 脉冲重复率：10 Hz
• 脉冲持续时间：90 ± 10 ps（可提供 20-300 ps 之间的其他持续时间）
• 脉冲能量稳定性（基本）：≤0.6%
• 脉冲能量稳定性（SH）：≤0.8%
• 脉冲能量稳定性（TH）：≤2%
• 脉冲能量稳定性（FH）：≤3%
• 长期功率漂移：±2%
• 光束空间轮廓：超高斯（近场 6-11 阶）
• 光束直径：9 mm、~11 mm、~17 mm、~23 mm（取决于型号）
• 光束指向稳定性：≤30 µrad
• 光束发散：≤0.5 mrad
• 脉冲前对比度：>200:1（可根据要求提供 1000:1）
• 光脉冲抖动（触发输出）：≤100 ps；（预触发输出）：≤50 ps；（带 PLL 选项）：≤2 ps
• 极化：线性
• 激光头尺寸（宽×长×高 mm）：600×1200×300、600×1500×300、600×1800×300、900×1800×300
• 电源尺寸（宽×长×高 mm）：553×600×650、553×600×830、553×600×1230
• 线缆长度：2.5 米（根据要求可长达 10 米）
• 电源：200-240 伏交流电，单相，47-63 赫兹（P30010、P60010）；208、380 或 400 伏交流电，三相，50/60 赫兹（P1k10、P2k10）
• 功耗：≤2 千伏安、≤2.5 kVA，≤4.5 kVA，≤7 kVA
• 供水：≤3 升/分钟 (P30010)，≤6 升/分钟 (P60010)，≤12 升/分钟 (P1k10)，≤14 升/分钟 (P2k10)，2 巴，最高 20°C (P2k10: 最高 15°C)
• 工作环境温度：22 ± 2°C
• 储藏环境温度：15-35°C
• 相对湿度（非冷凝）： ≤80%
• 室内清洁度：ISO 7 级

---
