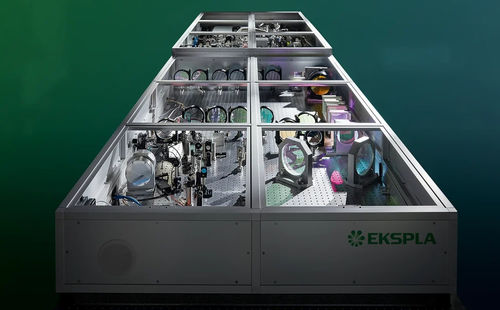

飞秒激光系统 UltraFlux HE

光纤工业用于光谱分析

UltraFlux HE 系列是一种高能飞秒 OPCPA（光参量啁啾脉冲放大）激光系统，专为要求苛刻的科学和工业应用而设计。它最初是为匈牙利的 ELI-ALPS（Extreme Light Infrastructure - Attosecond Light Pulse Source，极光基础设施--阿秒脉冲光源）开发的，可在高达 10 Hz 的频率下提供高达 30 TW 的峰值功率，现已广泛应用于各种领域。该系统基于 OPCPA 专利技术，其主振荡器是一个全光纤掺镱皮秒激光种子源，具有两个光纤输出，可确保光学同步，无需复杂的时间同步系统。Nd:YAG 皮秒泵浦激光系统包括二极管泵浦和闪光灯泵浦放大器，以及用于波长转换的二次谐波发生器。前端 NOPCPA 由多个子系统组成，包括皮秒光参量放大器、光栅压缩器、白光发生器和飞秒非共轭光参量放大器。该系统使用光栅或奥弗纳型脉冲拉伸器和用于高阶相位补偿的炫光器，通过多个放大级实现高达 1 J 的脉冲能量。放大后的脉冲可压缩到飞秒级，输出诊断功能可确保可靠的交钥匙运行。 特性

• 基于新颖的 OPCPA 技术
• 获得专利的前端设计（EP2827461 和 EP2924500）
• 在 5 Hz 重复频率下脉冲能量高达 1 J
• 脉冲重复频率从单发到 100 Hz
• 脉冲持续时间低至 10 fs
• 在 100 Hz 频率下脉冲能量高达 50 mJ
• 出色的脉冲能量稳定性：≤ 1 % RMS
• 优秀的长期平均功率稳定性： ≤ 1.8 小时内 5 % RMS
• 可提供完美同步的fs和ps输出选项
• 波长调节无需手动操作
• 高对比度脉冲，无需额外的改进设备

。 应用

• 宽带CARS和SFG
• 半秒泵浦探针光谱
• 非线性光谱
• 高次谐波发生
• 唤醒场粒子加速
• X射线发生

选项

• -F10：短脉冲选项将输出脉冲持续时间缩短至 ≤ 10 fs（此选项不提供波长可调性）
• -CEP：CEP 稳定至 ≤ 400 mrad（被动和主动稳定）
• -DM：可变形镜选项将斯特雷尔比提高至 > 0.9
• -SH/TH/FH：二次、三次和四次谐波输出（转换效率分别为 ~35%、 ~12%、 ~3%；与信号输出不同步）
• -ps 输出：附加 ps 输出与主系统输出光学同步（可同步或非同步）
• -AW：空气-水冷却（无需外部水；散热等于总功耗）

规格（选定型号）

• 输出能量（信号）：3 mJ (FT310)、100 mJ (FT10010)、50 mJ (FF50100-F10)、800 mJ (FF8005)
• SH 输出：高达 3.5 mJ
• TH 输出：高达 1.2 mJ
• FH 输出：高达 300 µJ
• 脉冲重复率：10 Hz (FT310, FT10010)，100 Hz (FF50100-F10)，5 Hz (FF8005)
• 波长调谐范围（信号）：750-960 nm（FT310、FT10010），840 nm（FF50100-F10、FF8005）
• 脉冲持续时间：40 ± 20 fs（标准），≤ 10 fs（F10 选项）
• 脉冲能量稳定性：≤ 1.5%（标准），≤ 1%（FF50100-F10）
• 长期功率漂移：±1.5%
• 光束空间轮廓：超高斯
• 光束直径： ~5 mm 至 ~80 mm（取决于型号）
• 光束指向稳定性： ≤ 20 µrad
• 时间对比度：APFC（±50 ps 内）：10¹⁰:1；前脉冲（50-10 ps）：10⁸:1；前脉冲（10-1 ps）：10⁶:1；后脉冲（超过 20 ps）：10⁶:1
• 光脉冲抖动（触发输出）：≤ 100 ps；（触发前输出）：≤ 50 ps；（带 -PLL 选项）：≤ 2 ps
• 极化：线性
• 激光头尺寸（宽×长×高）：范围从 900 × 1500 × 300 mm 到 1500 × 2000 × 500 mm（因型号而异）
• 电源尺寸（宽×长×高）：范围从 553 × 600 × 850 mm 到 553 × 600 × 1800 mm
• 共模长度：5 m
• 共模长度：5 m
• 共模长度：5 m
• 共模长度：5 m5 米
• 电源：200-240 伏交流单相电或 208/380/400 伏交流三相电（取决于型号）
• 功耗：≤ 1 千伏安至≤ 11 千伏安（取决于型号）
• 供水：≤ 3 至≤ 14 升/分钟，2 巴，最高 15-20 °C
• 工作环境温度：22 ± 2 °C
• 储藏环境温度：15-35 °C
• 相对湿度（非冷凝）：≤ 80%
• 室内清洁度：ISO 7 级

注意

• 激光器必须始终与市电连接。如果断电超过 1 小时，则需要几个小时的预热期后才能开机。 典型型号
  • UltraFlux FT310
  • UltraFlux FT10010
  • UltraFlux FF50100-F10
  • UltraFlux FF8005
  订购信息
  • 订购图和更多详细信息请参见产品文档。 特性/技术规格
    • 峰值功率：高达 30 TW
    • 脉冲能量：高达 1 J
    • 脉冲持续时间：低至 10 fs
    • 重复率：高达 100 Hz
    • 波长调谐：750-960 nm（信号），谐波可用
    • 脉冲能量稳定性：≤ 1-1.5% RMS
    • 长期功率漂移：8 小时内 ±1.5%
    • 光束轮廓：超高斯
    • 光束直径：取决于型号
    • 指向稳定性：≤ 20 µrad
    • 极化：线性
    • 电源：单相或三相，取决于型号
    • 冷却：水或空气-水（选件）
    • 房间要求：ISO 7 级，22 ± 2 °CISO 7 级，22 ± 2 °C，≤ 80% 相对湿度
    。
