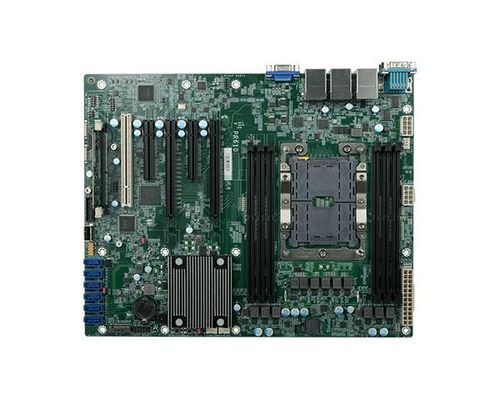

ATX主板 PR610-C621

Intel® XeonIntel®DDR4-RDIMM

PR610‑C621是DFI的一款服务器级ATX主板，面向1/2代Intel® Xeon® Scalable处理器设计。它提供大容量内存、丰富的I/O与扩展能力，适用于AIoT、机器视觉、医学影像等高算力应用场景。

主要特性

• 支持1/2代Intel® Xeon® Scalable处理器（LGA3647），搭配Intel® C621芯片组
• 6个288针DDR4 ECC‑RDIMM插槽，单通道最高2933 MHz，最高支持384GB；在支持的2代CPU上支持Intel® Optane™ DC持久内存
• 丰富I/O：2× Intel GbE，1× 专用IPMI LAN（配合可选SEM2500/SEM2510），2× COM，6× SATA 3.0，5× USB 2.0，6× USB 3.1 Gen1
• 多种扩展：2× PCIe x16 (Gen3)，2× PCIe x8 (Gen3，其中一个为开放边缘)，1× PCI，1× M.2 M key 2280（SATA/PCIe Gen3 x4 NVMe）
• CPU长生命周期支持（Intel IOTG路线图至Q3'32）

产品概述
PR610‑C621在支持的2代Xeon处理器上支持Intel® Optane™ DC持久内存，以实现大容量持久内存和加速的数据读写。主板集成Intel® Deep Learning Boost与AVX‑512，加速推理及信号/图像处理。可选的IPMI/BMC模块（SEM2500/SEM2510）增强了远程管理和故障隔离能力，便于服务器部署。

规格

• 处理器：支持1st & 2nd Gen Intel® Xeon® Scalable（LGA3647），TDP最高165W
• 芯片组：Intel® C621
• 内存：6× DDR4 ECC‑RDIMM 288针（最高384GB），单通道DDR4最高2933 MHz；在支持的2代CPU上DIMM3/DIMM6支持Optane™ DC
• BIOS：Insyde SPI 128Mbit
• 显示：1× VGA（配合SEM2500/SEM2510可用）
• 扩展/接口：2× PCIe x16 (Gen3)，2× PCIe x8 (Gen3，含1个open edge)，1× PCI，1× M.2 M key 2280（SATA/PCIe Gen3 x4 NVMe），可选用于SEM模块的DDR4 SO‑DIMM
• 音频：ALC887 编解码器
• 以太网：2× Intel® I210AT GbE；IPMI LAN通过RTL8211F（配合SEM2500）
• 后置I/O：2× RJ‑45 GbE，1× 专用IPMI LAN（配合SEM2500），4× USB 3.1 Gen1，2× USB 2.0 堆叠，1× VGA（配合SEM模块）
• 内部I/O：2× RS‑232，USB接头（2× USB2.0 header，1× 竖直USB2.0 Type‑A，1× USB3.1 Gen1 header），6× SATA 3.0 支持RAID 0/1/5/10，SMBus
• 看门狗：系统复位，可编程（1–255 秒/分钟）
• 安全：TPM 2.0（可选）
• 电源：ATX（8‑pin 12V，24‑pin ATX）；功耗示例由厂家提供
• 尺寸：ATX 305 × 244 mm；PCB厚度1.6 mm
• 操作系统：Windows 10 IoT Enterprise LTSB RS5 (64‑bit)、Windows Server 2012R2/2016、Linux
• 环境：工作温度 0–60°C；存储 −40–85°C；工作湿度 5–90% RH 非凝结；MTBF 493,780 小时 @25°C（Telcordia Issue 4）
• 包装：PR610‑C621 主板、I/O挡板（视SKU而定）、M.2 2280 螺丝；如订购则含 SEM2500/SEM2510

应用与部署
适用于AIoT网关、机器视觉系统、医疗影像设备及其他需大内存容量、灵活扩展和远程管理选项的工业服务器。
